インナーブラシレスモーター

家電用DIX42(10W)

概要

Φ 42 × L41 インナーローター方式直流無整流子モーター
モーター方式:3相DCブラシレスモーター
回転方向:CW and CCW
駆動制御回路内蔵
低騒音
小型・軽量・高出力
高効率
低イナーシャ
過電流 / 拘束 保護

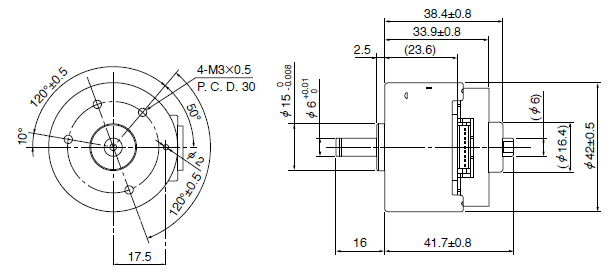

外観図

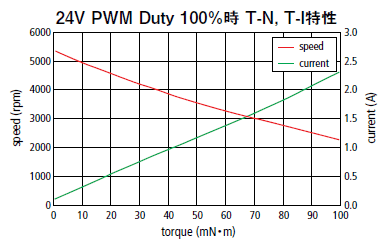

代表特性

使用電圧(モーター駆動)
最小
[VDC]
21.6
使用電圧(モーター駆動)
定格
[VDC]
24
使用電圧(モーター駆動)
最大
[VDC]
26.4
使用電圧(回路電源)
最小
[VDC]
4.5
使用電圧(回路電源)
定格
[VDC]
5
使用電圧(回路電源)
最大
[VDC]
5.5
連続作動定格出力
最大
[W]
6
短時間定格出力
最大
[W]
10
ロータイナーシャ(参考値)
定格
[g・cm2]
18
使用温度範囲
最小
[℃]
0
使用温度範囲
定格
[℃]
20
使用温度範囲
最大
[℃]
50
使用湿度範囲
最小
[%RH]
15
使用湿度範囲
最大
[%RH]
90
使用可能入力PWM DUTY
最小
[%]
10
使用可能入力PWM DUTY
最大
[%]
100
質量
最大
[g]
150

お客様のご要望に応じたカスタム対応品となりますので詳細仕様及び受注ロットについては弊社営業にお問い合わせ下さい。

特性
