特長

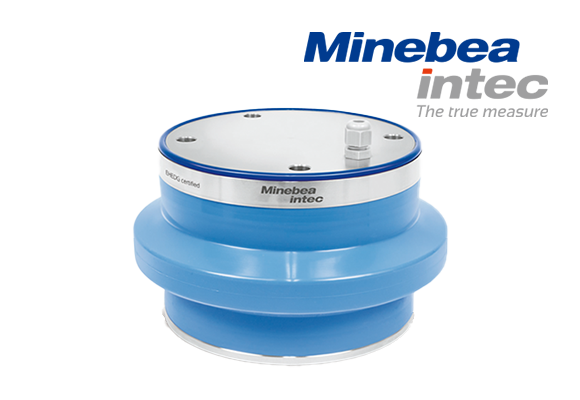

■高精度ロードセル(PR6241型)を内蔵したハイジェニック一体型金具(EHEDG対応)
■ハイジェニックデザイン(EHEDG対応)
■高耐食性上下プレート(AlSl316L)
■FDA準拠の側面シリコンラバー
■完全防水 IP68/IP69K
■ケーブル取出し2方向に対応(横方向 : A、上方向 : B)
■ベースプレートもオプションで準備
仕様
| 仕様名 | 仕様内容 | 仕様内容2 | 仕様内容3 | 仕様内容4 | 仕様内容5 | 仕様内容6 |
|---|---|---|---|---|---|---|
| OIML R60に基づく精度等級 | D1 | D1E | C3 | C3E | C6 | C6E |
| 精度クラス | 0.04%Emax | 0.04%Emax | 0.015%Emax | 0.015%Emax | 0.008%Emax | 0.008%Emax |
| 許容最大荷重 | 150%Emax | 150%Emax | 150%Emax | 150%Emax | 150%Emax | 150%Emax |
| 機械的損傷 | 300%Emax | 300%Emax | 300%Emax | 300%Emax | 300%Emax | 300%Emax |
| 定格出力 | 2.0mV/V | 2.0mV/V | 2.0mV/V | 2.0mV/V | 2.0mV/V | 2.0mV/V |
| 定格出力誤差 | <0.25%Cn | <0.25%Cn | <0.07%Cn | <0.07%Cn | <0.07%Cn | <0.07%Cn |
| ゼロバランス | <1.0%Cn | <1.0%Cn | <1.0%Cn | <1.0%Cn | <1.0%Cn | <1.0%Cn |
| 再現性 | <0.01%Cn | <0.01%Cn | <0.005%Cn | <0.005%Cn | <0.005%Cn | <0.005%Cn |
| クリープ | <0.03%Cn | <0.03%Cn | <0.015%Cn | <0.015%Cn | <0.008%Cn | <0.008%Cn |
| 非直線性 | <0.03%Cn | <0.03%Cn | <0.01%Cn | <0.01%Cn | <0.01%Cn | <0.01%Cn |
| ヒステリシス | <0.04%Cn | <0.04%Cn | <0.015%Cn | <0.015%Cn | <0.008%Cn | <0.008%Cn |
| 温度影響ゼロ | <0.028%Cn/10K | <0.028%Cn/10K | <0.01%Cn/10K | <0.01%Cn/10K | <0.007%Cn/10K | <0.007%Cn/10K |
| 温度影響スパン | <0.03%Cn/10K | <0.03%Cn/10K | <0.01%Cn/10K | <0.01%Cn/10K | <0.005%Cn/10K | <0.005%Cn/10K |
| 入力抵抗 | 644Ω～656Ω | 644Ω～656Ω | 644Ω～656Ω | 644Ω～656Ω | 644Ω～656Ω | 644Ω～656Ω |
| 出力抵抗 | 609Ω～611Ω | 609Ω～611Ω | 609.5Ω～610.5Ω | 609.5Ω～610.5Ω | 609.5Ω～610.5Ω | 609.5Ω～610.5Ω |
| 絶縁抵抗 | >5000×10⁶Ω | >5000×10⁶Ω | >5000×10⁶Ω | >5000×10⁶Ω | >5000×10⁶Ω | >5000×10⁶Ω |
| 印加電圧 | 4～24V | 4～24V | 4～24V | 4～24V | 4～24V | 4～24V |
| 最大印可電圧 | 28V | 25V | 28V | 25V | 28V | 25V |
| 補償温度範囲 | -10℃～+50℃ | -10℃～+50℃ | -10℃～+50℃ | -10℃～+50℃ | -10℃～+40℃ | -10℃～+40℃ |
| 許容温度範囲 | -40℃～+95℃ | -40℃～+95℃ | -40℃～+95℃ | -40℃～+95℃ | -40℃～+95℃ | -40℃～+95℃ |
| 保管温度範囲 | -40℃～+95℃ | -40℃～+95℃ | -40℃～+95℃ | -40℃～+95℃ | -40℃～+95℃ | -40℃～+95℃ |
| 日本国内防爆認定 | 【JPEx】Ex ia ⅡC T6 Ga(DEK19.0066/DEKRA) | 【JPEx】Ex ia ⅡC T6 Ga(DEK19.0066/DEKRA) | 【JPEx】Ex ia ⅡC T6 Ga(DEK19.0066/DEKRA) | 【JPEx】Ex ia ⅡC T6 Ga(DEK19.0066/DEKRA) | 【JPEx】Ex ia ⅡC T6 Ga(DEK19.0066/DEKRA) | 【JPEx】Ex ia ⅡC T6 Ga(DEK19.0066/DEKRA) |
| 海外防爆規格適合 | 【IECEx】Ex ia ⅡC T6 Ga/ 【ATEX】Ⅱ 1G Ex ia ⅡC T6 Ga | 【IECEx】Ex ia ⅡC T6 Ga/ 【ATEX】Ⅱ 1G Ex ia ⅡC T6 Ga | 【IECEx】Ex ia ⅡC T6 Ga/ 【ATEX】Ⅱ 1G Ex ia ⅡC T6 Ga | 【IECEx】Ex ia ⅡC T6 Ga/ 【ATEX】Ⅱ 1G Ex ia ⅡC T6 Ga | 【IECEx】Ex ia ⅡC T6 Ga/ 【ATEX】Ⅱ 1G Ex ia ⅡC T6 Ga | 【IECEx】Ex ia ⅡC T6 Ga/ 【ATEX】Ⅱ 1G Ex ia ⅡC T6 Ga |
| 保護等級 | IP68/IEC529(完全防水・水深1.5m 10000h) | IP68/IEC529(完全防水・水深1.5m 10000h) | IP68/IEC529(完全防水・水深1.5m 10000h) | IP68/IEC529(完全防水・水深1.5m 10000h) | IP68/IEC529(完全防水・水深1.5m 10000h) | IP68/IEC529(完全防水・水深1.5m 10000h) |
| 起歪体の材質 | 本体:ステンレス製 1.4542(DIN 17 440) S604,S622(B.S),17-4PH相当 | 本体:ステンレス製 1.4542(DIN 17 440) S604,S622(B.S),17-4PH相当 | 本体:ステンレス製 1.4542(DIN 17 440) S604,S622(B.S),17-4PH相当 | 本体:ステンレス製 1.4542(DIN 17 440) S604,S622(B.S),17-4PH相当 | 本体:ステンレス製 1.4542(DIN 17 440) S604,S622(B.S),17-4PH相当 | 本体:ステンレス製 1.4542(DIN 17 440) S604,S622(B.S),17-4PH相当 |
| ケーブル仕様 | ポリエチレン、4芯シールドケーブル/長さ5m/直径5㎜/ケーブル 4×0.35㎜2 | ポリエチレン、4芯シールドケーブル/長さ5m/直径5㎜/ケーブル 4×0.35㎜2 | ポリエチレン、4芯シールドケーブル/長さ5m/直径5㎜/ケーブル 4×0.35㎜2 | ポリエチレン、4芯シールドケーブル/長さ5m/直径5㎜/ケーブル 4×0.35㎜2 | ポリエチレン、4芯シールドケーブル/長さ5m/直径5㎜/ケーブル 4×0.35㎜2 | ポリエチレン、4芯シールドケーブル/長さ5m/直径5㎜/ケーブル 4×0.35㎜2 |
| 結線仕様 | 印可電圧+赤/-青 出力信号+緑/-灰 | 印可電圧+赤/-青 出力信号+緑/-灰 | 印可電圧+赤/-青 出力信号+緑/-灰 | 印可電圧+赤/-青 出力信号+緑/-灰 | 印可電圧+赤/-青 出力信号+緑/-灰 | 印可電圧+赤/-青 出力信号+緑/-灰 |
| 付属品 | アース線1本 | アース線1本 | アース線1本 | アース線1本 | アース線1本 | アース線1本 |
型式一覧
| 型式 | 定格荷重 [kgf] |
質量 [kg] |
梱包重量 [kg] |
梱包サイズ(W) [cm] |
梱包サイズ(L) [cm] |
梱包サイズ(H) [cm] |
|---|

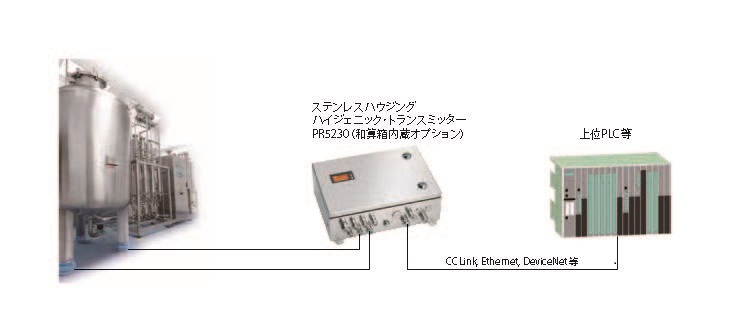

設置例

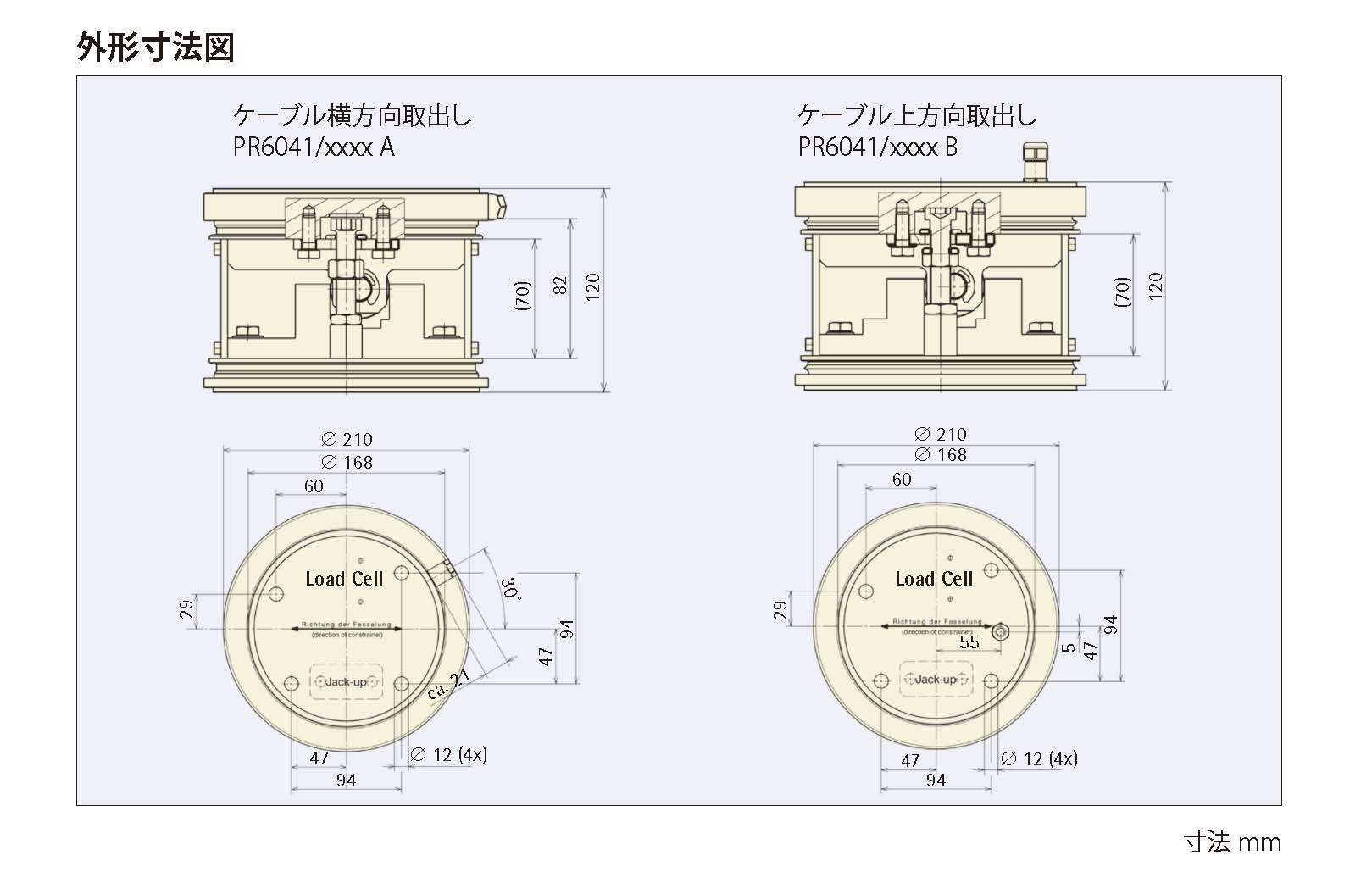

外形図
