計重システムを構成する製品の一つです。センサーと計装用機器を接続するために使用します。
特長

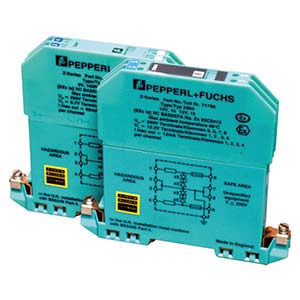

本器はロードセルを使用した本質安全防爆計重システム用の安全保持器で、社団法人産業安全技術協会の本質安全防爆検定に合格しています。(2011年以前に合格した製品と2012年以降に合格した製品と適用する型式が異なります。)
-
-
スクロールできます
仕様名
仕様内容
仕様内容2
型式 Z961 Z964 定格電圧 DC/AC6.5 DC/AC10.0 V リーク電流 10 μA 10 μA ツェナ定格電圧 8.1 V 11.7 V 内部ヒューズ定格 100 mA 50 mA 本安回路最大電圧 17.4 V 24.8 V 本安回路最大電流 178 mA 25.3 mA 最小電流制限抵抗値 98 Ω 980 Ω 動作温度湿度範囲 温度 －20 ℃～50℃、湿度 90 %RH以下(結露なきこと) 温度 －20 ℃～50℃、湿度 90 %RH以下(結露なきこと) 許容温度湿度範囲 温度 －40 ℃～80℃、湿度 95 %RH以下(結露なき事) 温度 －40 ℃～80℃、湿度 95 %RH以下(結露なき事) 質量 約142 g 約142 g 適用型式 (2011年以前) C2B1、C2D1、C3B1、CB004、CB14、CBC1、CBE1、CC002、
CC010、CCP1、CCP1A、CCR1、CCR1B、CCS1、CMM1、CMP1、
PRC、STD、T3B1、TCP1、TCP1A、U2D1、U3B1、U3S1、UMM1 -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
Item
定格電圧 (DC/AC)
[V]リーク電流
[μA]ツェナ定格電圧
[V]内部ヒューズ定格
[mA]本安回路最大電圧
上限
[V]本安回路最大電流
下限
[mA]最小電流制限抵抗値
[Ω]Z961 6.5 10 8.1 100 17.4 178.0 98.0 Z964 10.0 10 11.7 50 24.8 25.3 980.0 -
CADデータ
-
- ZH-Z.ES
カスタム
- ※カスタム製品は量産を前提としております。少ロットの場合は要相談となります。
