圧力計 SOS式アンプ内蔵圧力計(圧力伝送器)

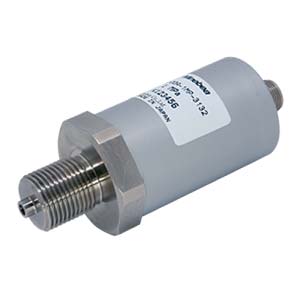

高精度ゲージ圧/絶対圧用圧力計 NS100A シリーズ

特長

■ 精度は0.2%R.O.(非直線性、ヒステリシス、繰り返し性を含む) 高精度型0.1 %R.O.が可能
■ 負圧(連成圧)、絶対圧の測定が可能、負圧側を高精度で計測
■ 水素適合性に優れる。水素ガスによる透過/脆化が少ない
★ 用途
オートマチックトランスミッション試験装置、
エアコン試験装置、精密機械空圧稼動コントロール、
鉄道車両用各種テストベンチ、
HII A/Bに搭載中(NS800型)

仕様

仕様名 仕様内容
定格容量 200 kPa~50MPa
許容過負荷 200 %R.C.
限界過負荷 300 %R.C.
精度 0.2 %R.O. (非直線性、ヒステリシス、繰り返し性を含む)
定格出力 (電流) 4 mA~20 mA (2線式、負荷抵抗 500 Ω 以下、24 V時)
定格出力 (電圧) 0 V~10 V (負荷抵抗 5 kΩ 以上)
応答周波数 1 kHz
センサー電源電圧 DC 24 V(18 V~28V)
消費電流 約 30 mA
絶縁抵抗 1 000 MΩ以上(DC 50 V)
温度補償範囲 -20 ℃~70 ℃
許容温度範囲 -30 ℃~80 ℃
零点の温度影響 0.2 %R.O./10 ℃
出力の温度影響 0.2 %LOAD/10 ℃
コネクター R03-RB5F(レセプタクル)付
ケーブル 別売品:プラグ付きケーブル CAC-156-※ ※M(非防水)
保護等級 IP44相当 (本体部のみ)
圧力導入口の材質 ステンレス合金
カバーの材質 アルミニウム合金(アルマイト処理)
受圧部の材質 単結晶サファイア他
取付ネジ G3/8{PF}
締め付けトルク 20 N・m~40 N・m
特殊仕様 NS100A-A01:精度 0.1 %R.O. (定格容量 200kPa~30MPa)、
NS100A-S70 :IP67相当防水・ゼロ点調整機能付、
NS100A-CE:CEマーク適合品 (電圧出力のみ)

型式一覧

型式 定格容量
[kPa]
定格容量
[Mpa]
質量(本体のみ)(約)
[g]
CADデータ[DXF] CADデータ2[DXF] 3D CADデータ[STEP]
