PL25L-A24

PM型ステッピングモーターのシャフトとローターのネジ機構により、回転運動を直線運動に変換できるリニアタイプです。

ステッピングモーターならではの制御のしやすさ、高精度な位置制御をそのままに、独自設計で小型ながら高推力、高い応答性を実現。当社NMBブランドの高精度ボールベアリングをフロントとエンドで2個使用することで、シャフト遊びを抑制し、より高精度な制御が可能です。

シャフト送り量は0.025mm/step ～ 0.05mm/stepのレンジでラインアップをご用意。巻き線仕様やシャフト長、キャプティブ/ノンキャプティブの選択など、お客様のご要求仕様にあわせたカスタマイズにも対応いたします。

スクロールできます

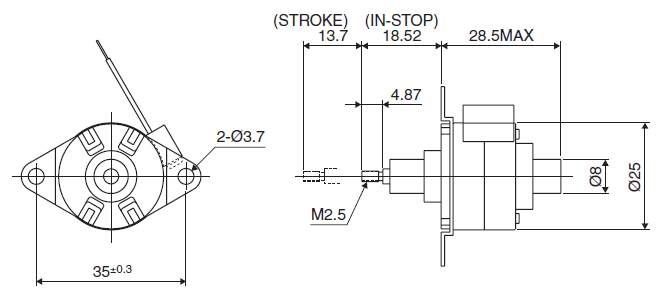

推力範囲下限 [N]	推力範囲上限 [N]	外径 [mm]	長さ [mm]	ステップ数	マグネット材質	絶縁抵抗値 (M) [Ω/min]	絶縁耐圧 (AC) [V/min]	励磁方式	巻線抵抗 [Ω]	絶縁種	動作温度範囲下限 [℃]	動作温度範囲上限 [℃]	保存温度範囲下限 [℃]	保存温度範囲上限 [℃]	動作湿度範囲RH 下限 [%]	動作湿度範囲RH 上限 [%]
5	70	25.0	28.50	24	ネオジウム鉄ボンド（MS70）	100	500	2-2相	14.7	CLASS B	0	65	-30	80	20	90

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

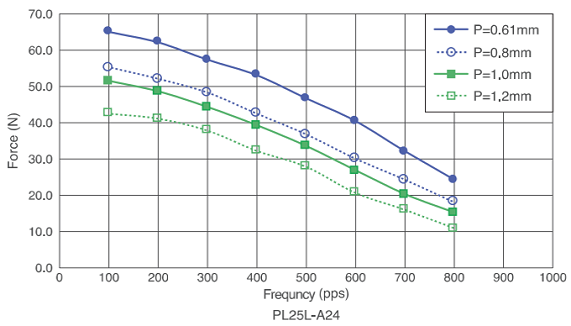

スクリューピッチ [mm]	1ステップ送り量 (2相励磁時) [mm/Step]	駆動方式	駆動電圧 [V]	電流／相 [mA]	駆動IC
0.610	0.025	バイポーラチョッパー	12	300.0	BD63920MUV
0.800	0.033	バイポーラチョッパー	12	300.0	BD63920MUV
1.000	0.042	バイポーラチョッパー	12	300.0	BD63920MUV
1.200	0.050	バイポーラチョッパー	12	300.0	BD63920MUV

産業機器:流量制御バルブ
通信機器:アンテナ調整装置
自動車分野:光軸制御装置
