ロッドエンドベアリングは、航空機分野から自動車、鉄道、産業機械に至るまで幅広く使用される球面すべり軸受です。当サイト掲載の標準品以外にも、多種多様な環境下、要求に対応する製品についても製造が可能ですので、弊社営業部門まで問い合わせください。
製品の特徴
・比較的荷重の高い用途に適します。
・無潤滑で使用できます。

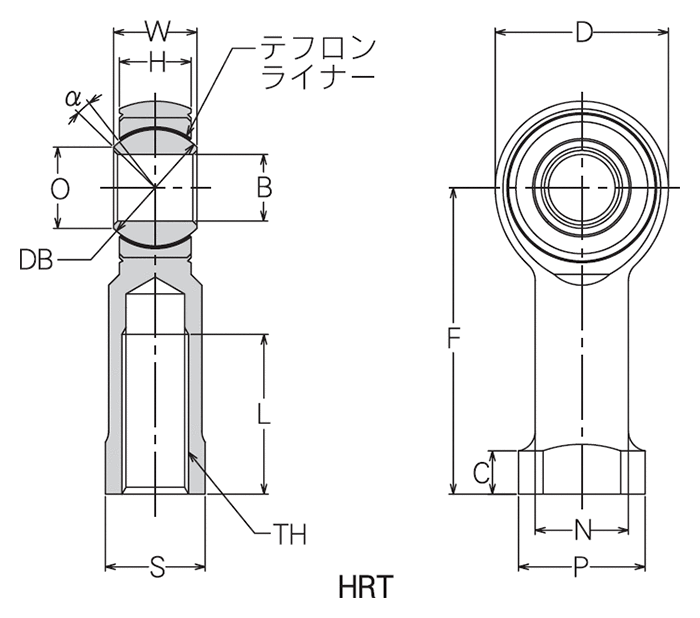

ロッドエンドのボディの中にスフェリカルを組み込んで構成されています。ボディ材料としては主としてクロムモリブデン鋼等を用い硬度は35HRC、引張りの強さで980N/mm2{100kgf/mm2}以上といった強度を有しています。また、スフェリカルのレース材料は用途に応じて最も適したものを選定できるため3ピースロッドエンドは性能要求のきびしい箇所に広く利用されます。
-
-
単位:mm
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます

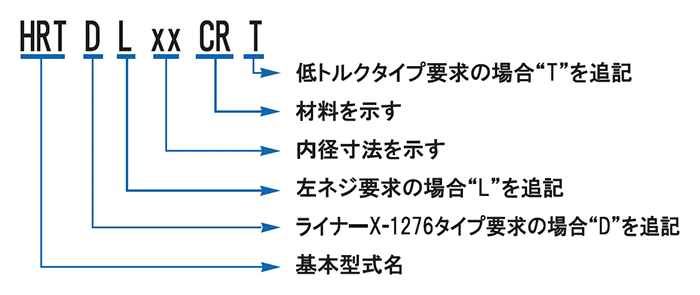

型式番号
øB H7
øD ±0.5
W 0-0.13
H ±0.13
F ±0.5
TH JIS 2級
L ±0.7
øN ±0.5
øP ±0.5
C +0.2-0.7
S ±0.25
α度
øO(参考)
SøDB(参考)
無負荷回転トルク
標準タイプ
下限
[N・m]無負荷回転トルク
標準タイプ
上限
[N・m]無負荷回転トルク
標準タイプ
下限
[kgf・cm]無負荷回転トルク
標準タイプ
上限
[kgf・cm]静定格荷重(ラジアル)
[kN]静定格荷重(アキシアル)
[kN]静破断荷重
[kN]疲労荷重
[kN]質量
[g]HRT5 5 20.5 11.0 8.75 35.0 M5×0.8 19.0 10.8 15 4.5 12 15 7.8 13.49 0.06 0.68 0.6 6.9 27.94 5.09 34.91 5.78 40 HRT6 6 20.5 11.0 8.75 37.0 M6×1.0 19.0 10.8 15 4.5 12 15 7.8 13.49 0.06 0.68 0.6 6.9 27.94 5.09 34.91 5.78 40 HRT8 8 23.0 11.0 8.25 41.0 M8×1.25 22.0 12.5 17 6.5 14 14 10.9 15.48 0.12 1.13 1.2 11.5 34.02 5.29 42.46 7.06 51 HRT10 10 26.0 12.5 10.75 46.0 M10×1.5 24.0 14.0 19 6.5 15 8 12.2 17.46 0.12 1.13 1.2 11.5 37.65 6.76 47.07 7.84 73 HRT12 12 34.0 16.0 13.25 57.0 M12×1.75 32.0 18.5 24 6.5 20 10 15.4 22.22 0.12 1.13 1.2 11.5 78.06 8.33 97.57 16.18 150 HRT14 14 36.0 17.0 14.25 60.0 M14×2.0 33.0 19.0 24 7.5 20 8 18.9 25.40 0.12 1.13 1.2 11.5 82.96 9.02 103.65 17.25 165 HRT15 15 38.0 18.0 14.25 62.0 M14×2.0 34.0 20.0 25 8.5 21 11 19.0 26.19 0.12 1.13 1.2 11.5 95.32 9.31 119.15 19.80 189 HRT16 16 39.0 19.0 15.25 63.5 M16×2.0 35.0 22.0 27 9.5 23 10 19.2 26.99 0.12 1.13 1.2 11.5 100.71 9.70 125.81 20.98 218 HRT17 17 41.0 20.0 15.25 68.0 M16×1.5 37.0 23.0 28 9.5 24 12 20.4 28.58 0.12 1.13 1.2 11.5 101.40 10.29 126.70 21.08 241 HRT18 18 43.0 20.0 16.30 74.0 M18×1.5 40.0 24.0 30 10.0 26 10 20.4 28.58 0.12 1.13 1.2 11.5 120.62 12.16 150.72 25.10 283 HRT20 20 45.0 22.0 16.30 76.0 M20×1.5 41.0 25.0 30 10.0 26 13 22.9 31.75 0.12 1.13 1.2 11.5 121.30 12.84 151.61 25.20 330 HRT22 22 52.0 22.0 19.30 85.0 M22×1.5 47.0 28.0 36 12.0 30 6 27.1 34.92 0.23 1.80 2.3 18.4 156.21 15.10 195.25 32.55 580 HRT25 25 70.0 35.0 25.30 105.0 M24×2.0 54.0 42.0 50 14.0 43 15 32.3 47.62 0.23 1.80 2.3 18.4 302.43 20.88 378.04 63.05 1230 HRT28 28 75.0 35.0 25.30 110.0 M27×2.0 58.0 44.0 56 15.0 47 14 36.8 50.80 0.23 1.80 2.3 18.4 283.70 23.24 354.60 59.13 1620 HRT30 30 78.0 37.0 26.30 120.0 M30×2.0 62.0 48.0 60 16.0 51 14 40.4 54.77 0.23 1.80 2.3 18.4 271.93 24.81 339.89 56.68 1930 HRT5CR 5 20.5 11.0 8.75 35.0 M5×0.8 19.0 10.8 15 4.5 12 15 7.8 13.49 0.06 0.68 0.6 6.9 27.94 5.09 34.91 5.78 40 HRT6CR 6 20.5 11.0 8.75 37.0 M6×1.0 19.0 10.8 15 4.5 12 15 7.8 13.49 0.06 0.68 0.6 6.9 27.94 5.09 34.91 5.78 40 HRT8CR 8 23.0 11.0 8.25 41.0 M8×1.25 22.0 12.5 17 6.5 14 14 10.9 15.48 0.12 1.13 1.2 11.5 34.02 5.29 42.46 7.06 51 HRT10CR 10 26.0 12.5 10.75 46.0 M10×1.5 24.0 14.0 19 6.5 15 8 12.2 17.46 0.12 1.13 1.2 11.5 37.65 6.76 47.07 7.84 73 HRT12CR 12 34.0 16.0 13.25 57.0 M12×1.75 32.0 18.5 24 6.5 20 10 15.4 22.22 0.12 1.13 1.2 11.5 78.06 8.33 97.57 16.18 150 HRT14CR 14 36.0 17.0 14.25 60.0 M14×2.0 33.0 19.0 24 7.5 20 8 18.9 25.40 0.12 1.13 1.2 11.5 82.96 9.02 103.65 17.25 165 HRT15CR 15 38.0 18.0 14.25 62.0 M14×2.0 34.0 20.0 25 8.5 21 11 19.0 26.19 0.12 1.13 1.2 11.5 95.32 9.31 119.15 19.80 189 HRT16CR 16 39.0 19.0 15.25 63.5 M16×2.0 35.0 22.0 27 9.5 23 10 19.2 26.99 0.12 1.13 1.2 11.5 100.71 9.70 125.81 20.98 218 HRT17CR 17 41.0 20.0 15.25 68.0 M16×1.5 37.0 23.0 28 9.5 24 12 20.4 28.58 0.12 1.13 1.2 11.5 101.40 10.29 126.70 21.08 241 HRT18CR 18 43.0 20.0 16.30 74.0 M18×1.5 40.0 24.0 30 10.0 26 10 20.4 28.58 0.12 1.13 1.2 11.5 120.62 12.16 150.72 25.10 283 HRT20CR 20 45.0 22.0 16.30 76.0 M20×1.5 41.0 25.0 30 10.0 26 13 22.9 31.75 0.12 1.13 1.2 11.5 121.30 12.84 151.61 25.20 330 HRT22CR 22 52.0 22.0 19.30 85.0 M22×1.5 47.0 28.0 36 12.0 30 6 27.1 34.92 0.23 1.80 2.3 18.4 156.21 15.10 195.25 32.55 580 HRT25CR 25 70.0 35.0 25.30 105.0 M24×2.0 54.0 42.0 50 14.0 43 15 32.3 47.62 0.23 1.80 2.3 18.4 302.43 20.88 378.04 63.05 1230 HRT28CR 28 75.0 35.0 25.30 110.0 M27×2.0 58.0 44.0 56 15.0 47 14 36.8 50.80 0.23 1.80 2.3 18.4 283.70 23.24 354.60 59.13 1620 HRT30CR 30 78.0 37.0 26.30 120.0 M30×2.0 62.0 48.0 60 16.0 51 14 40.4 54.77 0.23 1.80 2.3 18.4 271.93 24.81 339.89 56.68 1930 -
-
スクロールできます
(型式番号)
ボディ
レース
ボール
ライナー
HRT クロムモリブデン鋼 亜鉛めっき 410 ステンレス鋼 440C ステンレス鋼 TFE HRT-CR SUS630 ステンレス鋼 パッシベーション 410 ステンレス鋼 440C ステンレス鋼 TFE -
-
*1 スフェリカルベアリングの静定格荷重または、アキシアルプルーフロードのいずれか小さいほうの値となっています。
*2 ボディ材質を630(CRタイプ)にすることにより、荷重性能を上げることが可能です。
1. PTFEライナーはレース内径面に接着されています。
2. 本シリーズは受注生産となります。
3. 無負荷回転トルク 低トルクタイプ
全サイズ:0.02N・mMAX(ラジアルすきま0.05mmMAX)
※選定に当たってはミネベアミツミにご相談ください。 -
