高圧ブロワ

60DCF-486

標準仕様

動作温度範囲:0℃ ~ +50℃ 結露なきこと
保存温度範囲:-20℃ ~ +65℃
絶縁種別:B種
絶縁抵抗:DC500Vにて10MΩ以上
耐電圧:
 ブロワー部 AC1500V 1min
 ドライバー部 AC1500V 1min
動作保証:過電流保護、軸拘束保護、異常温度上昇保護
安全規格:
 ブロワ:IEC/EN/UL62368-1, UL507, CSA-C22.2 No. 113-18
 ドライバ:IEC/EN/UL62368-1, UL61800-5-1, CSA-C22.2 No. 274-17
 ※TUV認証につきましては、 TUV Rheinlandの認証データベースをご確認頂くか弊社までお問合せ下さい。

性能

セット型式 60DCF-486
ブロワ型式 122-60-732
ドライバ型式 MDS-01AL001-04, MDS-01AL001-05 (回転パルスなし)
入力
[W]
800
定格電圧
[AC V]
200
入力電圧範囲(50Hz/60Hz)
下限
[AC V]
180
入力電圧範囲(50Hz/60Hz)
上限
[AC V]
264
電流(参考値)
[AC A]
4
回転速度(参考値)
[min-1]
17000
最大風量
[m3/min]
5.5
最大静圧
[kPa]
9.5
最大質量(ブロワ)
[kg]
3.0
最大質量(ドライバ)
[kg]
3.5

※ブロワとドライバはセット販売のみ
※全閉使用禁止

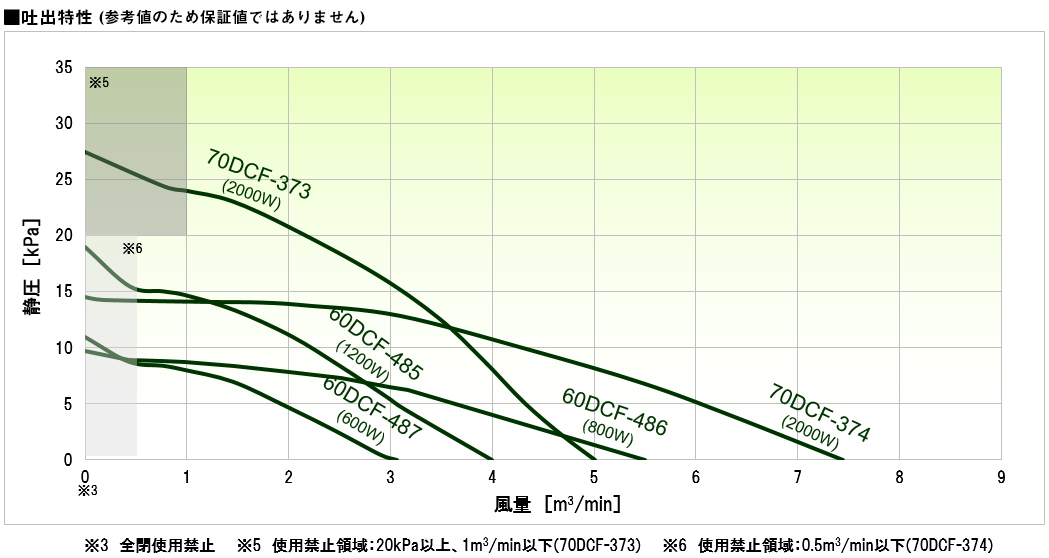

ブロワー特性

※参考値データで、保証値ではありません。

特長

多くのユーザー様への提案を目的とした自社開発モデル。風量静圧特性を効率よく得ながら、小型化したDCブラシレスブロワー。
ACブロワーにはない小型、ハイパワー(高回転)、高効率を意識し設計開発を行いました。(詳細は技術解説を御覧下さい。)
専用ドライバーについては、IEC61000_3_2に準拠した高調波電流対策を実施しています。
また、環境対策としてRoHS指令に適合しています。
ドライバには、回転パルス出力を無くしたエラー出力のみのモデル(MDS-01AL001-05) もあります。

用途

丁合機、印刷機械、搬送・包装機械、吸引機、集塵機、半導体製造装置、工場エアー、食品包装機械
