MM3722 シリーズ

リチウムイオン2次電池保護ICは高耐圧CMOSプロセスによるリチウムイオン/リチウムポリマ2次電池の過充電、過放電および過電流保護ICです。リチウムイオン/リチウムポリマー2次電池の過充電、過放電、放電過電流、充電過電流及び短絡の検出が可能です。内部回路は電圧検出器、短絡検出回路、基準電圧源、発振回路、カウンタ回路、論理回路等から構成されています。

概要

MM3722シリーズは電流検出抵抗Rsnsを用いることで充電/放電電流異常を高精度に検出可能なLiイオン/Liポリマー2次電池保護ICです。従来のLi-ion電池パックでは過電流・短絡検出抵抗としてばらつきの大きなFET SWのON抵抗が使われてきました。MM3722シリーズでは外付けチップ抵抗を用いることにより過電流・短絡検出の高精度化と温度依存性の向上を実現しています。

1セル用
（1）検出電圧選択範囲と精度
　●過充電検出電圧 3.6V～5.0V, 5mV step 精度±20mV
　●過充電復帰電圧 Vdet1-0.2V～Vdet1, 5mV step 精度±30mV
　●過放電検出電圧 2.0V～3.0V, 50mV step　精度±35mV
　●過放電復帰電圧 2.0V～3.0V, 50mV step 精度+65/-35mV（Vdet2=Vrel2の場合）
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　精度+90/-65mV（Vdet2≠Vreｌ2の場合）
　●放電過電流検出電圧 20mV～150mV, 1mV step 精度±⊿V ※1
　●充電過電流検出電圧 -150mV～-20mV, 1mV step 精度±⊿V ※1
　●短絡検出電圧1 40mV～250mV, 1mV step 精度±⊿V ※2
　●短絡検出電圧2 VDD-0.9V 精度±300mV
　●0V充電禁止電池電圧 1.3V～1.8V/0.1V step 精度±100mV
　　　　　　　　　　　　　　　　　　0.9V 精度±300mV

（2）遅延時間の設定
　●過充電検出遅延時間 256ms～4.6s
　●過放電検出遅延時間 8ms～256ms
　●放電過電流検出遅延時間 8ms～256ms
　●充電過電流検出遅延時間 6ms～64ms
　●短絡検出遅延時間 250μs～400μs

（3） 0V電池への充電機能「許可」/「禁止」の選択が可能

（4）低消費電流
　●通常動作モード時 Typ. 3.0μA, Max. 6.0μA
　●スタンバイモード時 Max. 0.1μA（過放電ラッチ機能ありの場合）
　　　　　　　　　　　　　　Max. 0.6μA（過放電ラッチ機能なしの場合）

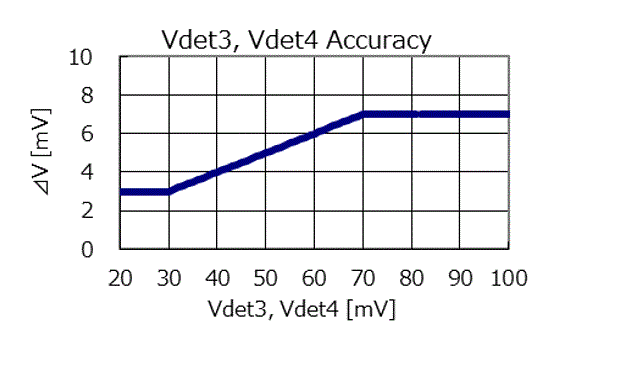

※1 過電流検出精度

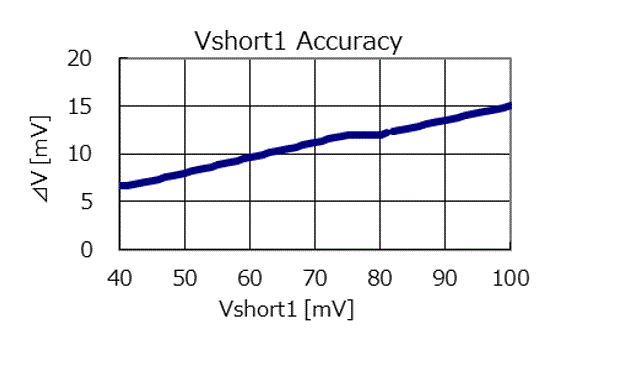

※2 短絡検出1 精度

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

製品名	パッケージ	0V 充電	過充電復帰方法	過放電復帰方法	放電過電流復帰方法	過充電検出電圧 [V]	過充電復帰電圧 [V]	過放電検出電圧 [V]	過放電復帰電圧 [V]	放電過電流検出電圧 [V]	充電過電流検出電圧 [V]	短絡検出電圧 [V]	過充電検出遅延時間 [s]	過充電復帰遅延時間 [ms]	過放電検出遅延時間 [ms]	過放電復帰遅延時間 [ms]	放電過電流検出遅延時間 [ms]	放電過電流復帰遅延時間 [ms]	充電過電流検出遅延時間 [ms]	充電過電流復帰遅延時間 [ms]	短絡検出遅延時間 [ms]
MM3722AC1YRE	SON-6C	禁止	電圧	電圧	電圧	4.425	4.225	2.500	2.900	0.032	-0.0200	0.060	1.020	16.0	96.0	1.0	12.0	1.00	10.0	1.0	0.300
MM3722AJ1YRE	SON-6C	許可	電圧	電圧	電圧	4.425	4.225	2.500	2.900	0.036	-0.0200	0.060	1.020	16.0	96.0	1.0	12.0	1.00	10.0	1.0	0.300
MM3722AJ2RRE	SSON-6J	許可	電圧	電圧	電圧	4.475	4.275	2.500	2.900	0.036	-0.0200	0.060	1.020	16.0	96.0	1.0	12.0	1.00	10.0	1.0	0.300
MM3722AJ4RRE	SSON-6J	許可	電圧	電圧	電圧	4.470	4.270	2.500	2.900	0.049	-0.0310	0.160	1.020	16.0	125.0	1.0	16.0	1.00	8.0	1.0	0.250
MM3722AJ4YRE	SON-6C	許可	電圧	電圧	電圧	4.470	4.270	2.500	2.900	0.049	-0.0310	0.160	1.020	16.0	125.0	1.0	16.0	1.00	8.0	1.0	0.250
MM3722AM1RRE	SSON-6J	禁止	電圧	電圧	電圧	4.475	4.275	2.500	2.900	0.032	-0.0200	0.060	1.024	16.0	96.0	1.0	12.0	1.00	10.0	1.0	0.300
MM3722AM5RRE	SSON-6J	禁止	電圧	電圧	電圧	4.475	4.275	2.600	3.000	0.050	-0.0300	0.180	1.024	16.0	20.0	1.0	12.0	1.00	16.0	1.0	0.250
MM3722AM6YRE	SON-6C	禁止	電圧	電圧	電圧	4.475	4.275	2.500	2.900	0.027	-0.0210	0.090	1.020	16.0	96.0	1.0	12.0	1.00	10.0	1.0	0.300
MM3722AM7RRE	SSON-6J	禁止	電圧	電圧	電圧	4.500	4.300	2.600	3.000	0.040	-0.0350	0.180	1.024	16.0	20.0	1.0	12.0	1.00	16.0	1.0	0.250
MM3722AM9RRE	SSON-6J	禁止	電圧	電圧	電圧	4.590	4.390	2.500	2.900	0.050	-0.0500	0.240	1.024	16.0	32.0	1.0	20.0	1.00	32.0	1.0	0.500
MM3722AMBRRE	SSON-6J	禁止	電圧	電圧	電圧	4.600	4.400	2.500	2.900	0.065	-0.0500	0.210	1.024	16.0	32.0	1.0	20.0	1.00	32.0	1.0	0.500
MM3722AMCRRE	SSON-6J	禁止	電圧	電圧	電圧	4.600	4.400	2.100	2.300	0.065	-0.0500	0.210	1.024	16.0	32.0	1.0	20.0	1.00	32.0	1.0	0.500
MM3722CM1RRE	SSON-6J	禁止	電圧	ラッチ	電圧	4.275	4.075	2.400	2.400	0.034	-0.0220	0.180	1.024	16.0	20.0	1.0	32.0	4.00	16.0	1.0	0.250
MM3722CM2RRE	SSON-6J	禁止	電圧	ラッチ	電圧	4.380	4.180	2.400	2.400	0.034	-0.0220	0.180	1.024	16.0	20.0	1.0	32.0	4.00	16.0	1.0	0.250
MM3722EF1RRE	SSON-6J	禁止	ラッチ	ラッチ	電圧	4.475	4.475	2.800	2.800	0.030	-0.0250	0.180	1.024	16.0	20.0	1.0	12.0	1.00	10.0	1.0	0.250
MM3722EM1RRE	SSON-6J	禁止	ラッチ	ラッチ	電圧	4.275	4.275	2.300	2.300	0.035	-0.0250	0.060	1.024	16.0	96.0	1.0	12.0	1.00	10.0	1.0	0.300
MM3722EM2RRE	SSON-6J	禁止	ラッチ	ラッチ	電圧	4.275	4.275	2.200	2.200	0.035	-0.0250	0.060	1.024	32.0	256.0	1.0	24.0	1.00	20.0	1.0	0.530
MM3722EM3RRE	SSON-6J	禁止	ラッチ	ラッチ	電圧	4.275	4.275	2.300	2.300	0.020	-0.0200	0.060	1.024	16.0	768.0	1.0	704.0	1.00	10.0	1.0	0.300
MM3722EM4RRE	SSON-6J	禁止	ラッチ	ラッチ	電圧	4.275	4.275	2.200	2.200	0.020	-0.0200	0.060	1.024	32.0	1280.0	1.0	832.0	1.00	20.0	1.0	0.530
MM3722EN1RRE	SSON-6J	許可	ラッチ	ラッチ	電圧	4.525	4.525	2.700	2.700	0.020	-0.0250	0.075	1.024	16.0	96.0	1.0	640.0	1.00	8.0	1.0	0.300
MM3722EN2RRE	SSON-6J	許可	ラッチ	ラッチ	電圧	4.250	4.250	2.500	2.500	0.024	-0.0200	0.060	1.024	16.0	128.0	4.0	256.0	4.00	8.0	4.0	0.280
MM3722EN3RRE	SSON-6J	許可	ラッチ	ラッチ	電圧	4.525	4.525	2.500	2.500	0.020	-0.0250	0.075	1.024	16.0	96.0	1.0	640.0	1.00	8.0	1.0	0.300
MM3722JJ1RRE	SSON-6J	許可	ラッチ	電圧	電圧	4.475	4.475	2.600	3.000	0.021	-0.0210	0.050	1.024	16.0	64.0	1.0	16.0	1.00	8.0	1.0	0.280
MM3722KF1RRE	SSON-6J	禁止	ラッチ	ラッチ	電圧	4.280	4.280	2.400	2.400	0.032	-0.0300	0.180	1.000	16.0	20.0	1.0	12.0	1.00	16.0	1.0	0.250
MM3722KF2RRE	SSON-6J	禁止	ラッチ	ラッチ	電圧	4.425	4.425	2.400	2.400	0.034	-0.0220	0.180	1.000	16.0	20.0	1.0	12.0	1.00	16.0	1.0	0.250
MM3722KF3RRE	SSON-6J	禁止	ラッチ	ラッチ	電圧	4.425	4.425	2.800	2.800	0.040	-0.0300	0.180	1.000	16.0	20.0	1.0	12.0	1.00	16.0	1.0	0.250
MM3722KF4RRE	SSON-6J	禁止	ラッチ	ラッチ	電圧	4.425	4.425	2.600	2.600	0.040	-0.0300	0.180	1.000	16.0	20.0	1.0	12.0	1.00	16.0	1.0	0.250
MM3722KF6RRE	SSON-6J	禁止	ラッチ	ラッチ	電圧	4.475	4.475	2.400	2.400	0.040	-0.0250	0.180	1.000	16.0	20.0	1.0	12.0	1.00	16.0	1.0	0.250
MM3722KF7RRE	SSON-6J	禁止	ラッチ	ラッチ	電圧	4.475	4.475	2.400	2.400	0.020	-0.0300	0.180	1.000	16.0	20.0	1.0	12.0	1.00	16.0	1.0	0.250
MM3722KF8RRE	SSON-6J	禁止	ラッチ	ラッチ	電圧	4.475	4.475	2.400	2.400	0.034	-0.0220	0.180	1.000	16.0	20.0	1.0	12.0	1.00	16.0	1.0	0.250
MM3722KF9RRE	SSON-6J	禁止	ラッチ	ラッチ	電圧	4.525	4.525	2.300	2.300	0.020	-0.0300	0.180	1.000	16.0	20.0	1.0	12.0	1.00	16.0	1.0	0.250
MM3722KFARRE	SSON-6J	禁止	ラッチ	ラッチ	電圧	4.425	4.425	2.800	2.800	0.034	-0.0220	0.180	1.000	16.0	20.0	1.0	12.0	1.00	16.0	1.0	0.250
MM3722KFCRRE	SSON-6J	禁止	ラッチ	ラッチ	電圧	4.475	4.475	2.800	2.800	0.040	-0.0250	0.180	1.000	16.0	20.0	1.0	12.0	1.00	16.0	1.0	0.250
MM3722PF1RRE	SSON-6J	禁止	ラッチ	ラッチ	電圧	4.250	4.250	2.600	2.600	0.060	-0.0600	0.180	1.020	16.0	20.0	1.0	12.0	1.00	16.0	1.0	0.250
