リチウムイオン2次電池保護ICは高耐圧CMOSプロセスによるリチウムイオン/リチウムポリマ2次電池の過充電、過放電および過電流保護ICです。リチウムイオン/リチウムポリマー2次電池の過充電、過放電、放電過電流、充電過電流及び短絡の検出が可能です。内部回路は電圧検出器、短絡検出回路、基準電圧源、発振回路、カウンタ回路、論理回路等から構成されています。

概要

MMM3746シリーズはLiイオン/Liポリマー2次電池のハイサイドNch FETをチャージポンプで駆動する保護ICです。この保護ICは、システム側と電池パック間で通信を行う高度な電池パックに適切です。また、MM3746シリーズはシステム側や電池パックの過剰温度からNTCサーミスタを用いて温度保護検出が可能です。

  • 1セル用

  • 1) 各種検出/復帰電圧の選択範囲と精度
     ●過充電検出電圧 4.2V~4.6V, 5mV step 精度±15mV
     ●過放電検出電圧 2.00V~3.00V, 50mV step 精度±40mV
     ●放電過電流検出電圧 10mV~150mV, 1mV step 精度±3.0mV ※1
     ●充電過電流検出電圧 -150mV~-10mV, 1mV step 精度±3.0mV ※1
     ●短絡検出電圧 40mV~300mV, 50mV 精度±5.0mV
     ●0V充電禁止電圧 1.3V 精度±150mV
     ●温度保護検出 Tdet 55~85℃ 精度±5℃

    2) 温度検出機能「有効」/「無効」の選択が可能
    3) 0V電池への充電機能「許可」/「禁止」の選択が可能
    4) 低消費電流 (NTCバイアス電流を含まない)
     ●通常動作モード時 Typ. 6.0μA, Max. 10.0μA
     ●スタンバイモード時 Max. 0.1μA (過放電ラッチ機能ありの場合)
                 Max. 1.2μA (過放電ラッチ機能なしの場合)

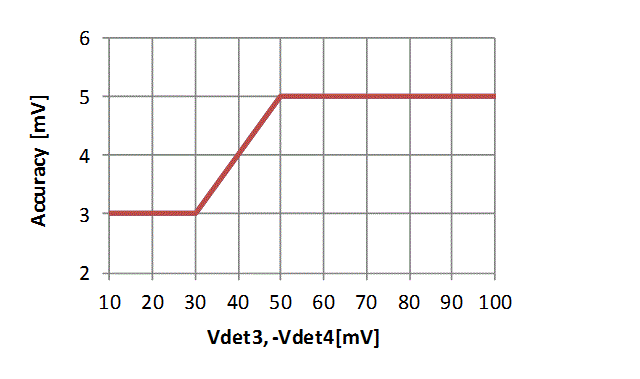

    ※1 過電流検出精度

  • 以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

    スクロールできます

    製品名

    パッケージ

    0V 充電

    過充電復帰方法

    過放電復帰方法

    放電過電流復帰方法

    過充電
    検出電圧
    [V]

    過充電
    復帰電圧
    [V]

    過放電
    検出電圧
    [V]

    過放電
    復帰電圧
    [V]

    放電過電流
    検出電圧
    [V]

    充電過電流
    検出電圧
    [V]

    短絡
    検出電圧
    [V]

    過充電
    検出遅延時間
    [s]

    過充電
    復帰遅延時間
    [ms]

    過放電
    検出遅延時間
    [ms]

    過放電
    復帰遅延時間
    [ms]

    放電過電流
    検出遅延時間
    [ms]

    放電過電流
    復帰遅延時間
    [ms]

    充電過電流
    検出遅延時間
    [ms]

    充電過電流
    復帰遅延時間
    [ms]

    短絡
    検出遅延時間
    [ms]

    MM3746BB1LBE WLCSP-10A 禁止 電圧 ラッチ 電圧 4.270 4.170 2.300 2.300 0.013 -0.0100 0.040 1.020 2.0 128.0 1.0 16.0 1.00 8.0 1.0 0.250
    MM3746BC1LBE WLCSP-10A 禁止 電圧 ラッチ 電圧 4.490 4.386 2.900 2.900 0.033 -0.0170 0.140 1.020 2.0 16.0 1.0 16.0 1.00 8.0 1.0 0.250
    MM3746DA1LBE WLCSP-10A 禁止 ラッチ ラッチ 電圧 4.445 4.445 2.500 2.500 0.020 -0.0160 0.040 0.512 2.0 128.0 1.0 32.0 1.00 8.0 1.0 0.250
