MM3855 シリーズ

リチウムイオン2次電池保護ICは高耐圧CMOSプロセスによるリチウムイオン/リチウムポリマ2次電池の過充電、過放電および過電流保護ICです。リチウムイオン/リチウムポリマー2次電池の過充電、過放電、放電過電流、充電過電流及び短絡の検出が可能です。内部回路は電圧検出器、短絡検出回路、基準電圧源、発振回路、カウンタ回路、論理回路等から構成されています。

概要

MM3855シリーズはLiイオン/Liポリマー2次電池の温度保護およびCNT端子による充放電禁止機能を持つ保護用ICです。外部のサーミスタの使用により加熱温度から電池パックとシステムを保護します。充放電禁止モードでシステムをシャットダウンした場合に消費電流を縮小できます。

1セル用
1) 各種検出/復帰電圧の選択範囲と精度
　●過充電検出電圧 4.1V～5.0V 5mV step 精度±20mV
　●過放電検出電圧 2.1V～3.0V 50mV step 精度±35mV
　●放電過電流検出電圧1 6mV～100mV 1mV step 精度±2.5mV ※1
　●放電過電流検出電圧2 15mV～100mV 1mV step精度±3.5mV ※1
　●充電過電流検出電圧 -6mV to -100mV 1mV step 精度±2.5mV ※1
　●短絡検出電圧 30mV～200mV 10mV step 精度±5.0mV ※1
　●0V充電禁止電池電圧 0.9V 精度±0.3V

2) 温度検出機能「有効」/「無効」の選択が可能

3) 0V電池への充電機能「許可」/「禁止」の選択が可能

4) 充放電禁止機能搭載可能

5) 低消費電流 (NTCバイアス電流を含まない)
　●通常動作モード時温度検出機能が「有効」の場合 3.0μA typ. 5.0μA max.
　温度検出機能が「無効」の場合 2.5μA typ. 4.5μA max.
　●スタンバイモード時過放電ラッチ機能が「有効」の場合 0.1μA max.
　過放電ラッチ機能が「無効」の場合 0.8μA max.

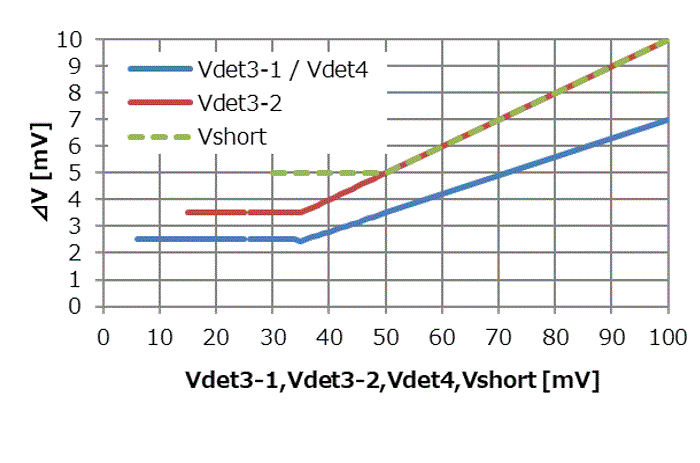

※1 過電流検出精度

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

製品名	パッケージ	0V 充電	過充電復帰方法	過放電復帰方法	放電過電流復帰方法	過充電検出電圧 [V]	過充電復帰電圧 [V]	過放電検出電圧 [V]	過放電復帰電圧 [V]	放電過電流検出電圧1 [V]	放電過電流検出電圧2 [V]	充電過電流検出電圧 [V]	短絡検出電圧 [V]	過充電検出遅延時間 [s]	過充電復帰遅延時間 [ms]	過放電検出遅延時間 [ms]	過放電復帰遅延時間 [ms]	放電過電流検出遅延時間1 [ms]	放電過電流検出遅延時間2 [ms]	放電過電流復帰遅延時間 [ms]	充電過電流検出遅延時間 [ms]	充電過電流復帰遅延時間 [ms]	短絡検出遅延時間 [ms]	温度検出遅延時間 [s]	温度復帰遅延時間 [s]	高温検出温度1 [℃]	高温復帰温度1 [℃]
MM3855AC1RRE	SSON-8ForG	禁止	電圧	電圧	電圧	4.520	4.320	2.100	2.300	0.0210		-0.0240	0.100	1.024	16.0	64.0	1.0	32.0		4.25	16.0	1.0	0.280
MM3855AJ1RRE	SSON-8ForG	許可	電圧	電圧	電圧	4.475	4.325	2.400	2.600	0.0350	0.0500	-0.0350	0.100	1.024	1.0	64.0	1.0	4096.0	16.0	1.00	16.0	1.0	0.280	0.512	0.032	60	55
MM3855AL1RRE	SSON-8ForG	許可	電圧	電圧	電圧	4.475	4.275	2.500	2.900	0.0205	0.0295	-0.0265	0.070	1.024	1.0	64.0	1.0	4096.0	16.0	8.00	16.0	4.0	0.280
MM3855AL2RRE	SSON-8ForG	許可	電圧	電圧	電圧	4.475	4.275	2.500	2.900	0.0225		-0.0210	0.100	1.024	1.0	20.0	1.0	16.0		8.00	16.0	4.0	0.300
MM3855AN1RRE	SSON-8ForG	許可	電圧	電圧	電圧	4.180	4.070	2.300	2.500	0.0210		-0.0190	0.100	1.024	16.0	96.0	1.0	16.0		4.00	32.0	1.0	0.280
MM3855BC1RRE	SSON-8ForG	禁止	電圧	電圧	電圧	4.475	4.275	2.500	2.900	0.0150		-0.0150	0.046	1.024	16.0	64.0	1.0	32.0		4.25	16.0	1.0	0.250
MM3855BC2RRE	SSON-8ForG	禁止	電圧	電圧	電圧	4.520	4.320	2.300	2.500	0.0150		-0.0150	0.046	1.024	16.0	64.0	1.0	64.0		4.25	64.0	1.0	0.280
MM3855BC3RRE	SSON-8ForG	禁止	電圧	電圧	電圧	4.520	4.340	2.300	2.500	0.0140		-0.0150	0.050	1.024	16.0	64.0	1.0	128.0		4.25	64.0	1.0	0.280
MM3855BL1RRE	SSON-8ForG	許可	電圧	電圧	電圧	4.430	4.230	2.500	2.900	0.0210		-0.0210	0.040	0.512	16.0	64.0	1.0	16.0		4.25	8.0	1.0	0.280
MM3855BL2RRE	SSON-8ForG	許可	電圧	電圧	電圧	4.480	4.280	2.300	2.700	0.0230		-0.0230	0.050	0.512	16.0	64.0	1.0	16.0		4.25	16.0	1.0	0.530
MM3855CN1RRE	SSON-8ForG	許可	電圧	ラッチ	電圧	4.250	4.150	2.600	2.600	0.0210		-0.0190	0.100	1.024	16.0	96.0	1.0	16.0		4.00	32.0	1.0	0.280	1.024	0.768	60	55
MM3855EN7RRE	SSON-8ForG	許可	ラッチ	ラッチ	電圧	4.450	4.450	2.600	2.600	0.0360		-0.0210	0.090	1.024	16.0	2048.0	1.0	2048.0		4.00	8.0	1.0	0.280	0.064	0.032	75	60
MM3855LC1RRE	SSON-8ForG	禁止	電圧	電圧	電圧	4.475	4.275	2.500	2.900	0.0150		-0.0150	0.040	1.024	16.0	64.0	1.0	32.0		4.25	16.0	1.0	0.280	1.024	0.032	64	59
MM3855LE1RRE	SSON-8ForG	禁止	ラッチ	ラッチ	電圧	4.500	4.500	2.400	2.400	0.0100		-0.0100	0.025	1.024	16.0	64.0	4.0	32.0		8.00	16.0	8.0	0.250	1.024	0.032	78	63
