Appearance
![](/en/product/category/rotary/resolver/parts/__icsFiles/afieldfile/2021/03/24/file_01_4.jpg)

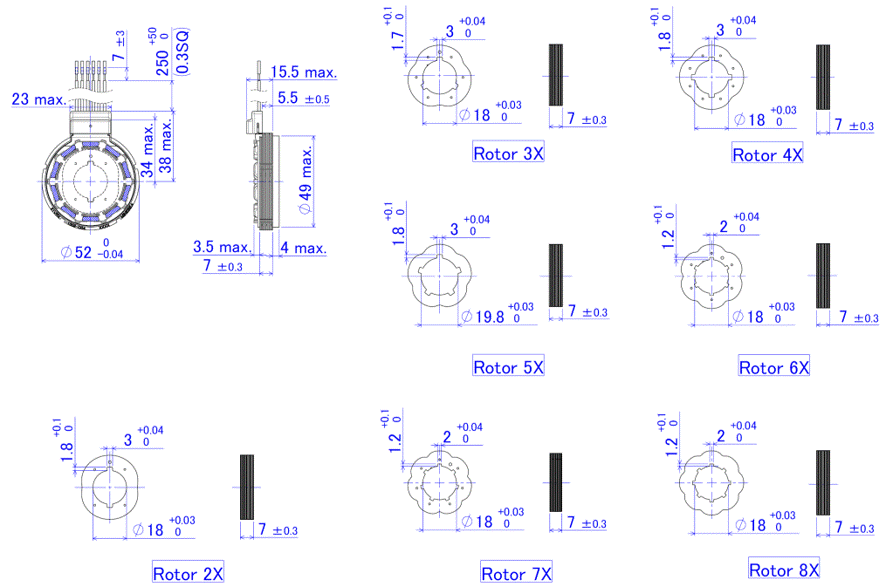

Overall View
![](/en/product/category/rotary/resolver/parts/__icsFiles/afieldfile/2021/03/24/file_04_4.gif)
Specifications
Number of multiple | 2X-8X |
---|---|
Input voltage [AC Vrms] |
7 |
Input frequency [KHz] |
10 |
Transformation ratio | 0.286 |
Maximum rotation speed [r/min] |
30000 |
Temperature range lower limit [deg.C] |
-40 |
Temperature range upper limit [deg.C] |
125 |
Stator outer diameter [mm] |
52 |
Rotor inner diameter [mm] |
18 |
Stack thickness [mm] |
7 |
