概要
本ICはオペアンプ2回路とシャントレギュレータ(2.5V)機能を搭載しています。
ACアダプタの2次側制御としてお使いいただけます。
弊社LED照明向けIC MM3460の応用回路の一部にもお使いいただけます。
用途
1.Li-ion電池チャージャー
2.ACアダプタ
3.基準電圧源
特徴
アンプ部
(1)入力オフセット電圧 Typ.0.2mV、Max0.9mV
(2)入力バイアス電流 30nA
(3)電源電流 0.6mA
(4)電圧利得 100dB
(5)同相信号除去比 85dB
(6)電源電圧除去比 100dB
(7)出力流出電流 35mA
(8)出力流入電流 20mA
シャント・レギュレータ部
(1)基準電圧 2.5V
(2)最小カソード電流 0.4mA
(3)ダイナミックインピーダンス 0.4Ω
仕様
動作電源電圧 下限 [V] |
動作電源電圧 上限 [V] |
入力電圧範囲 下限 [V] |
入力電圧範囲 上限 [V] |
入力オフセット電圧 Typ. [mV] |
電圧利得 Typ. [dB] |
---|---|---|---|---|---|
2.0 | 20.0 | 0.0 | VCC-1.0 | ±0.2 | 100 |
動作電源電圧 下限 [V] |
動作電源電圧 上限 [V] |
入力電圧範囲 下限 [V] |
入力電圧範囲 上限 [V] |
入力オフセット電圧 Typ. [mV] |
電圧利得 Typ. [dB] |
---|---|---|---|---|---|
2.0 | 20.0 | 0.0 | VCC-1.0 | ±0.2 | 100 |

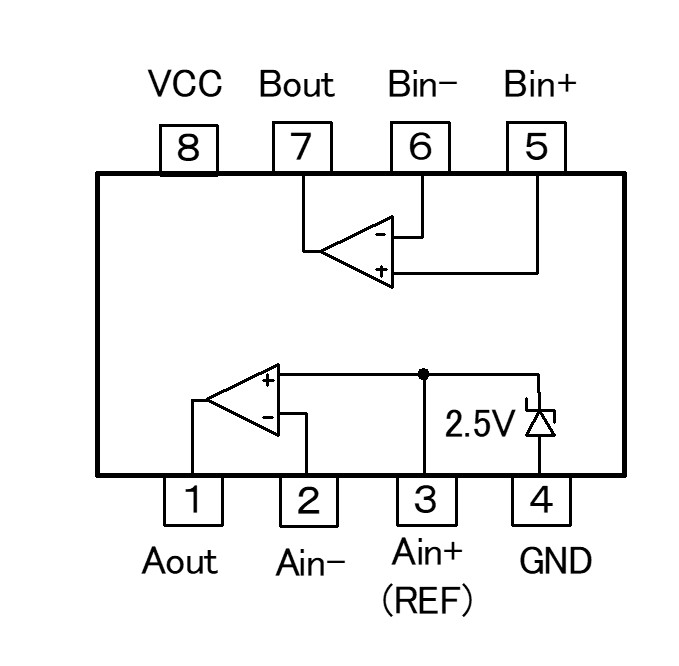

ブロック図
