MM3723 シリーズ

リチウムイオン2次電池保護ICは高耐圧CMOSプロセスによるリチウムイオン/リチウムポリマ2次電池の過充電、過放電および過電流保護ICです。リチウムイオン/リチウムポリマー2次電池の過充電、過放電、放電過電流、充電過電流及び短絡の検出が可能です。内部回路は電圧検出器、短絡検出回路、基準電圧源、発振回路、カウンタ回路、論理回路等から構成されています。

概要

MM3723シリーズは1.09mm×0.81mm×0.46mmのWLCSP パッケージに搭載されています。高耐圧CMOSプロセスによるLiイオン/Liポリマー二次電池の過充電、過放電および過電流保護用ICです。Liイオン/Liポリマー電池1セルの過充電、過放電、放電過電流、充電過電流及び短絡の検出が可能です。

1セル用
1) 各種検出/復帰電圧の選択範囲と精度
　●過充電検出電圧 3.6V～4.6V, 5mV step 精度±12mV
　●過放電検出電圧 2.00V～3.00V, 50mV step 精度±35mV
　●放電過電流検出電圧 20mV～100mV, 1mV step 精度±ΔV ※1
　●充電過電流検出電圧 -100mV～-20mV, 1mV step 精度±ΔV ※1
　●短絡検出電圧 100mV～300mV, 10mV 精度±8%

2) 各種検出遅延時間の設定範囲
　●過充電検出遅延時間 1.0s, 1.2s, 4.0s
　●過放電検出遅延時間 20ms, 24ms, 32ms, 96ms, 128ms
　●放電過電流検出遅延時間 8ms, 12ms, 16ms, 20ms, 256ms, 512ms
　●充電過電流検出遅延時間 4ms, 6ms, 8ms, 10ms, 12ms, 16ms, 96ms
　●短絡検出遅延時間 250μs～400μs

3) 0V電池への充電機能「許可」/「禁止」の選択が可能

4) 低消費電流
　●通常動作モード時 Typ. 2.5μA、Max. 4.0μA
　●スタンバイモード時 Max. 0.1μA(過放電ラッチ機能有りの場合)
Max. 0.6μA(過放電ラッチ機能無しの場合)

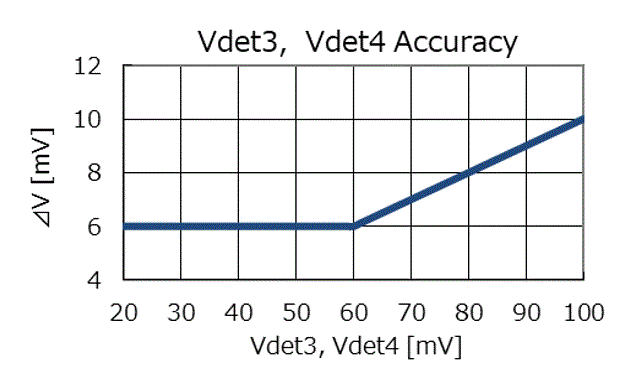

※1 過電流検出精度

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

製品名	パッケージ	0V 充電	過充電復帰方法	過放電復帰方法	放電過電流復帰方法	過充電検出電圧 [V]	過充電復帰電圧 [V]	過放電検出電圧 [V]	過放電復帰電圧 [V]	放電過電流検出電圧 [V]	充電過電流検出電圧 [V]	短絡検出電圧 [V]	過充電検出遅延時間 [s]	過充電復帰遅延時間 [ms]	過放電検出遅延時間 [ms]	過放電復帰遅延時間 [ms]	放電過電流検出遅延時間 [ms]	放電過電流復帰遅延時間 [ms]	充電過電流検出遅延時間 [ms]	充電過電流復帰遅延時間 [ms]	短絡検出遅延時間 [ms]
MM3723CL1LRE	WLCSP-6B	許可	電圧	ラッチ	電圧	4.425	4.225	2.300	2.300	0.040	-0.0250	0.150	1.020	16.0	96.0	1.0	12.0	1.00	10.0	1.0	0.300
MM3723CL3LRE	WLCSP-6B	許可	電圧	ラッチ	電圧	4.425	4.225	2.300	2.300	0.060	-0.0200	0.150	1.020	16.0	96.0	1.0	12.0	1.00	10.0	1.0	0.300
MM3723CL4LRE	WLCSP-6B	許可	ラッチ	ラッチ	電圧	4.475	4.275	2.200	2.200	0.070	-0.0300	0.200	1.020	32.0	96.0	1.0	24.0	1.00	20.0	1.0	0.650
