BCL7

小型ブラシレスモーター | BCL7の製品画像

家電製品、AV機器、産業機器に用いられるモーターです。 高精度な低振動化技術・軸受技術で対応しています。

概要

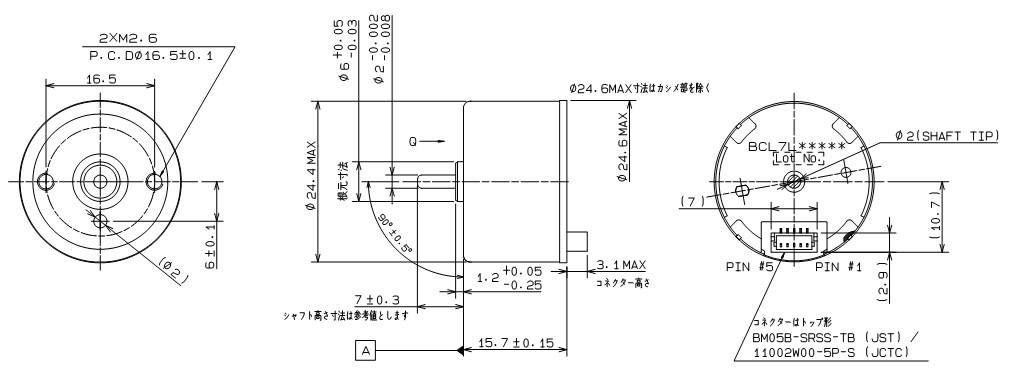

3 相アウターローター型DC ブラシレスモーター
インターフェース 電源
GND
FG
VSP or PWM
CW / CCW切り換え

接続：コネクタ
（JST : BM05B-SRSS-TB or JCTC : 11002W00-5P-S）

  • スクロールできます

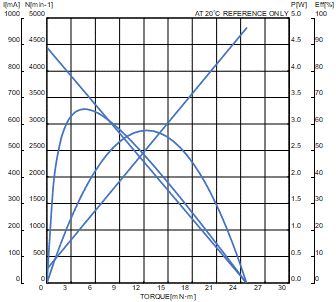

    外径
    [mm]

    無負荷回転数
    [r/min]

    最大出力
    [W]

    最大効率
    [%]

    最大効率時回転数
    [r/min]

    最大出力時回転数
    [r/min]

    Life at 20℃
    [hour]
    24.4 4400 2.8(at 12.3mN・m) 65.5(at 5mN・m) 3560 2220 5000
