電磁石の作用を利用して動作する製品で、クラッチは動力を伝達・遮断、ブレーキは回転運動を制動・保持させる機能を持っています。
-
-
-
-
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式
質量
[kg]静摩擦トルク
[N・m]電圧 DC
[V]入力 (20℃)
[W]MCO-30 100.00 0.25 12, 24 4.4 MCO-40 200.00 0.8 12, 24 6 MCO-50 450.00 2 12, 24 6 -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式

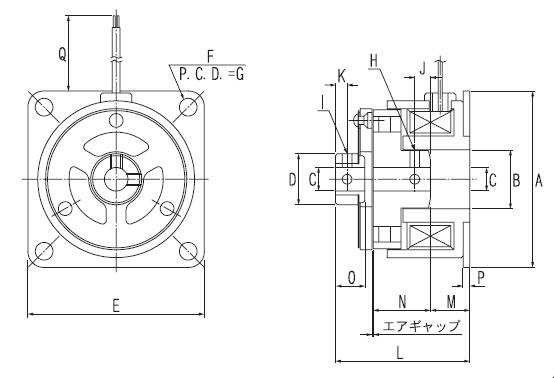

寸法 エアギャップ
[mm]寸法 A
[mm]寸法 B H7
[mm]寸法 C H7
[mm]寸法 D
[mm]寸法 E
[mm]寸法 F
[mm]寸法 G (P.C.D.)
[mm]寸法 H
[mm]寸法 I
[mm]寸法 J
[mm]寸法 K
[mm]寸法 L
[mm]寸法 M
[mm]寸法 N
[mm]寸法 O
[mm]寸法 P
[mm]寸法 Q
[mm]MCO-30 0.3 φ33 +0.018
φ12 -0+0.012
φ6 -0φ11 □35 4×φ4 φ40 ±0.3 1×M3 2×M3 3 3 27.7 8 10.7 7.4 1 150 min MCO-40 0.3 φ40 +0.018
φ15 -0+0.012
φ6 -0φ13 □45 4×φ4.5 φ52 ±0.3 2×M3 2×M3 4 3 34 10 14.5 7.5 1.5 150 min MCO-50 0.3 φ74 +0.021
φ26 -0+0.015
φ10 -0φ22 □53 4×φ4.5 φ63 ±0.5 2×M4 2×M4 5 5 44.8 6.5 24 14 1.5 250 min -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式
慣性モーメントJ シャフト①
[×10-5kg・m2]慣性モーメントJ シャフト②
[×10-5kg・m2]MCO-30 0.1130 0.1630 MCO-40 0.4000 0.5300 MCO-50 2.5000 2.7500 -
1.静摩擦トルク及び寸法Lは、エアギャップを0.3に設定したときのものです。
2.寸法H及びIは、六角穴付止ネジです。 -
