電磁石の作用を利用して動作する製品で、クラッチは動力を伝達・遮断、ブレーキは回転運動を制動・保持させる機能を持っています。
-
-
-
-
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式
最大回転速度
[min-1]質量
[kg]静摩擦トルク
[N･m]コイル 20℃ 電圧 DC
[V]コイル 20℃ 入力
[W]コイル 20℃ 電流
[A]MGL1.5 2500 1.50 15 24 18.5 0.77 MGL3 2000 2.20 30 24 27.8 1.16 MGL6 1500 4.90 60 24 37.9 1.58 MGL12 1500 9.20 120 24 37.7 1.57 MGL24 1500 15.90 240 24 52.3 2.18 -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます

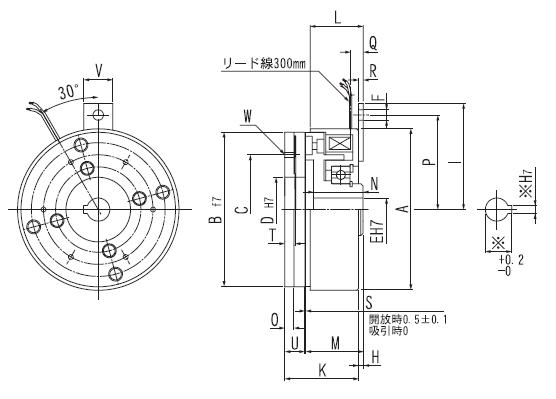

型式
直径 A
[mm]直径 B f7
[mm]直径 C
[mm]直径 D H7
[mm]直径 E H7
[mm]直径 F
[mm]MGL1.5 90 86 55 35 15 6.6 MGL3 110 106 90 45 25 6.5 MGL6 140 134 95 56 30 9.0 MGL12 175 167 120 75 50 11.5 MGL24 220 209 160 105 60 14.0 -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式
長さ H
[mm]長さ I
[mm]長さ K
[mm]長さ L
[mm]長さ M
[mm]長さ N
[mm]長さ O
[mm]長さ P
[mm]長さ Q
[mm]長さ R
[mm]長さ S 開放時空隙
[mm]長さ T
[mm]長さ U
[mm]長さ V
[mm]長さ W 取付ネジ等配
[mm]MGL1.5 2.5 57.0 49.5 34.5 37.5 33.0 5.0 52.0 8.3 2.3 0.5 6.0 11.5 15.0 3-M4 MGL3 3.5 72.0 53.0 35.9 39.0 34.0 6.0 65.0 11.0 2.9 0.5 7.0 13.5 18.0 6-M5 MGL6 3.9 92.0 68.0 46.0 50.0 43.0 8.0 82.0 11.0 4.0 0.5 9.0 17.5 25.0 6-M5 MGL12 3.5 115.5 85.0 61.5 68.0 61.0 7.5 104.0 16.5 4.0 0.5 8.5 16.5 20.0 6-M6 MGL24 7.0 139.0 98.0 72.0 78.0 71.0 9.0 124.0 19.0 5.0 0.5 10.0 19.5 35.0 6-M6 -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式
慣性モーメントJ アーマチュア側
[×10-4kg･m2]慣性モーメントJ ロータ側
[×10-4kg･m2]MGL1.5 4.3 2.8 MGL3 12.0 6.5 MGL6 40.0 29.0 MGL12 93.0 90.0 MGL24 275.0 230.0 -
1.※印寸法はご指示下さい。
-
