電磁石の作用を利用して動作する製品で、クラッチは動力を伝達・遮断、ブレーキは回転運動を制動・保持させる機能を持っています。
-
-
-
-
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます

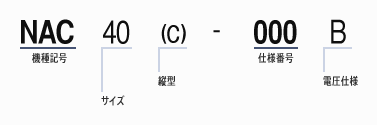

型式
最大回転速度
[min-1]質量
[kg]静摩擦トルク
[N･m]コイル 20℃ 電圧 DC
[V]コイル 20℃ 入力
[W]コイル 20℃ 電流
[A]空隙 アーマチュア 吸引時
[mm]空隙 アーマチュア 開放時標準値
[mm]空隙 アーマチュア 開放時最大値
[mm]NAC16 1800 16.80 160 24 87.0 3.61 0 0.5 1.0 NAC25 1800 23.00 250 24 118.0 4.90 0 0.6 1.2 NAC40 1800 35.50 400 24 158.0 6.60 0 0.7 1.4 NAC63 1800 44.40 630 24 191.0 7.97 0 0.8 1.6 NAC100 1800 68.90 1000 48 250.0 5.18 0 0.9 1.8 NAC160 1800 140.00 1600 48 322.0 6.71 0 1.1 2.1 NAC250 1800 190.00 2500 48 372.0 7.75 0 1.1 2.2 NAC400 1600 220.00 4000 110 486.0 4.42 0 1.3 2.3 NAC630 1350 350.00 6300 110 517.0 4.70 0 1.4 2.4 -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式
直径 A
[mm]直径 B
[mm]直径 C H8
[mm]直径 D max H7
[mm]直径 D 下穴 H7
[mm]直径 E
[mm]NAC16 238 105.0 90 40 25 205 NAC25 260 115.0 100 45 20 226 NAC40 292 135.0 120 50 25 255 NAC63 328 155.0 130 55 25 290 NAC100 365 180.0 150 60 25 325 NAC160 485 230.0 260 85 40 425 NAC250 540 250.0 280 100 40 480 NAC400 640 280.0 310 115 50 545 NAC630 700 310.0 350 120 60 630 -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式
長さ L
[mm]長さ M
[mm]長さ N
[mm]長さ O
[mm]長さ P
[mm]NAC16 90.0 60.0 20.0 4.0 16.0 NAC25 105.0 75.0 18.0 4.0 14.4 NAC40 125.0 85.0 25.0 5.0 13.7 NAC63 128.0 94.0 25.0 5.0 14.5 NAC100 151.0 111.0 30.0 5.0 10.5 NAC160 181.0 118.0 23.0 8.0 8.5 NAC250 186.0 132.0 14.0 8.0 14.0 NAC400 200.0 140.0 13.0 8.0 22.0 NAC630 221.0 152.0 18.0 10.0 17.0 -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式
慣性モーメントJ
[×10-2kg･m2]角度 X
[度]角度 Y
[度]取り付けボルト S ねじ呼び
取り付けボルト S 数
結合ピン T 直径
結合ピン T 数
NAC16 0.125 22.5 30 M8 8 8 2 NAC25 0.325 15.0 30 M8 12 8 2 NAC40 0.750 15.0 30 M8 12 8 4 NAC63 1.500 15.0 30 M10 12 10 4 NAC100 2.750 15.0 30 M10 12 10 4 NAC160 14.800 15.0 30 M12 12 12 4 NAC250 23.800 18.0 30 M12 16 12 4 NAC400 43.300 18.0 30 M16 16 16 4 NAC630 91.300 18.0 30 M16 16 16 4 -
1.初期トルク（納入時トルク）は、定格トルクの約60％です。

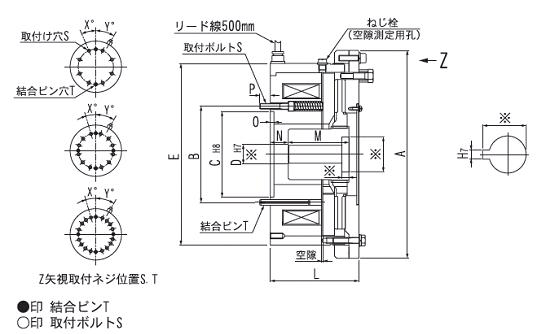

2.結合ピン穴は下穴で納入致します。（組付けの際加工願います。）
3.※印寸法部のご指示願います。
4.本品には電源投入時に定格電圧2～4倍の電圧を印加する（約1.0s）過励磁方式の電源装置をご使用下さい。
（電源装置については電磁クラッチ/ブレーキ用電源装置をご参照の上、別途ご用命願います。） -
