FDBモーター

BLDC FDB DTOV

特長

流体動圧軸受技術
 低騒音 < 音響パワー
 max 20 dB(A) re 1pW
 低振動
 高回転 精度(NRRO < 60 nm)
 wobble error(軸倒れ)< 3''
ローターRRO
 axial : < 12 μm
 radial : < 5 μm
静バランス : < 10 mg・cm

一般仕様

取付姿勢:任意
軸受:FDB(流体動圧軸受)
トルク定数 Kt : 2.83 mN・m/A
重量: 0.017 Kg
ローターイナーシャ: 7.9×1E-7kgm2
温度範囲
動作時: -20℃ ~ 70℃
非動作時: -40℃ ~ 70℃
回転方向: CCW
極数/スロット数 : 12/9
回転速度範囲: 3000 - 10000 rpm *

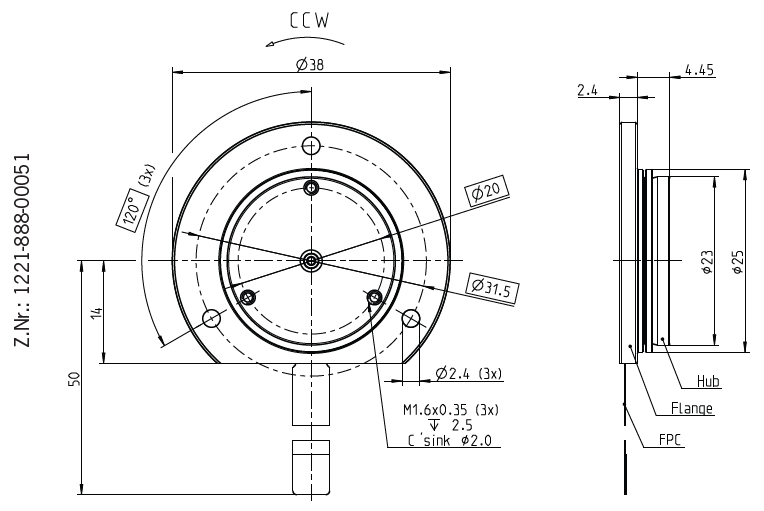

外観図

仕様

定格電圧
[V]
定格回転数
[rpm]
定格消費電力
[W]
定格トルク
[mN・m]
定格電流
(無負荷)
[A]
5 6400 0.28 0.41 0.15
定格電圧
[V]
定格回転数
[rpm]
定格消費電力
[W]
定格トルク
[mN・m]
定格電流
(無負荷)
[A]
5 6400 0.28 0.41 0.15

パーツナンバー

1221-888-00051

注釈

*定格電圧と定格回転数は当社測定による参考データで、保証値ではありません。駆動条件により、特性が変化する場合があります。回転数の範囲は、負荷や温度、重心位置によって異なる場合があります。

オプション

内臓駆動回路 : 無し
遊星ギアボックス: 無し
センサレス駆動: あり
