MCタイプ

乾式単板クローズ形クラッチ

電磁石の作用を利用して動作する製品で、クラッチは動力を伝達・遮断、ブレーキは回転運動を制動・保持させる機能を持っています。

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

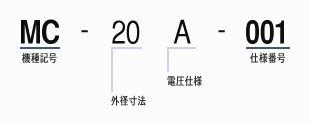

型式	質量 [kg]	静摩擦トルク [N･m]	電圧 DC [V]	入力 (20℃) [W]
MC-20	70.00	0.08	12, 24	2
MC-30	170.00	0.25	12, 24	4.4
MC-40	340.00	0.8	12, 24	6
MC-50	800.00	2	12, 24	6

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

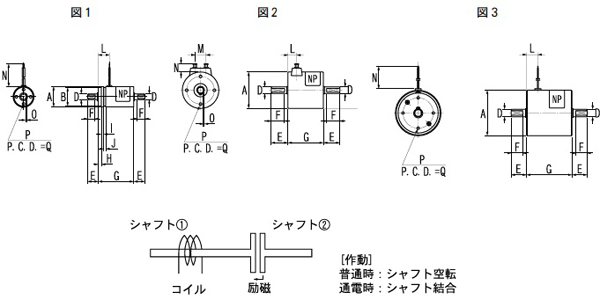

型式	寸法 A [mm]	寸法 B [mm]	寸法 D h7(軸径) [mm]	寸法 E [mm]	寸法 F [mm]	寸法 G [mm]	寸法 H [mm]	寸法 I [mm]	寸法 J [mm]	寸法 L [mm]	寸法 M [mm]	寸法 N [mm]	寸法 O [mm]	寸法 P (両側) [mm]	寸法 Q (P.C.D.) [mm]
MC-20	φ20	+0 φ18 -0.05	+0 φ5 -0.012	10	7	35	3	2	2	12	-	200 min	0.5	M2.6 深さ4(シャフト①側)	φ14 ±0.2
MC-30	φ33	-	+0 φ6 -0.012	15	12	32	-	-	-	8	10	10 max	0.5	M3 深さ4	φ25 ±0.2
MC-40	φ44	-	+0 φ6 -0.012	15	12	39	-	-	-	13	12	10 max	0.5	M4 深さ4	φ30 ±0.2
MC-50	φ60	-	+0 φ10 -0.015	20	15	60	-	-	-	15	-	250 min	1	M4 深さ6	φ40 ±0.2
