電磁石の作用を利用して動作する製品で、クラッチは動力を伝達・遮断、ブレーキは回転運動を制動・保持させる機能を持っています。
-
-
-
-
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます

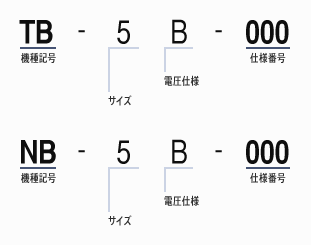

型式
用途
最大回転速度
[min-1]質量
[kg]静摩擦トルク
[N･m]電圧 DC
[V]入力 (20℃)
[W]TB-5 保持用 3000 0.20 0.6 24 5 TB-6 保持用 3000 0.36 1 24 6.1 TB-8 保持用 2800 0.65 2 24 10 NB-5 制動用 3000 0.20 0.3 24 5 NB-6 制動用 3000 0.36 0.5 24 6.1 NB-8 制動用 2800 0.65 1 24 10 -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます

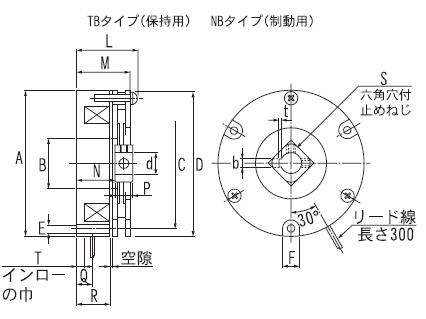

型式
寸法 エアギャップ
[mm]寸法 b JS9(キー溝幅)
[mm]寸法 d H7(ボス径)
[mm]寸法 t
[mm]寸法 A h9
[mm]寸法 B
[mm]寸法 C
[mm]寸法 D
[mm]寸法 E
[mm]寸法 F
[mm]寸法 L
[mm]寸法 M
[mm]寸法 N
[mm]寸法 P
[mm]寸法 Q
[mm]寸法 R
[mm]寸法 S
[mm]寸法 T
[mm]TB-5 0.1～0.2 - +0.012
φ6 -0- +0_x000D_
φ48 -0.062φ14 φ42 φ48 3×φ2.7 7 25 22.5 16.5 6 7 15.0 2×M3 3 TB-6 0.15～0.2 - +0.015
φ8 -0- +0_x000D_
φ60 -0.074φ19 φ53 φ60 3×φ3.5 8 26 23 16.5 7.5 7 15.0 2×M3 3 TB-8 0.15～0.25 4 ±0.015 +0.015
φ10 -01.8 +0_x000D_
φ77 -0.074φ20 φ68 φ77 3×φ4.5 9 29 25 18.5 8.5 7 15.0 2×M4 3 NB-5 0.1～0.25 - +0.012
φ6 -0- +0_x000D_
φ48 -0.062φ14 φ42 φ48 3×φ2.7 7 25 22.5 16.5 6 7 15.0 2×M3 3 NB-6 0.1～0.35 - +0.015
φ8 -0- +0_x000D_
φ60 -0.074φ19 φ53 φ60 3×φ3.5 8 26 23 16.5 6 7 15.0 2×M3 3 NB-8 0.15～0.4 4 ±0.015 +0.015
φ10 -01.8 +0_x000D_
φ77 -0.074φ20 φ68 φ77 3×φ4.5 9 29 25 18.5 8.5 7 15.0 2×M4 3 -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式
慣性モーメントJ
[×10-6kg･m2]TB-5 1.5 TB-6 6.8 TB-8 20.8 NB-5 1.5 NB-6 6.8 NB-8 20.8 -
1.90Vコイルも製作致します。
2.バックラッシュレスタイプはご照会ください。 -
