外観
![](/product/category/rotary/resolver/parts/__icsFiles/afieldfile/2021/03/24/file_01_3.jpg)

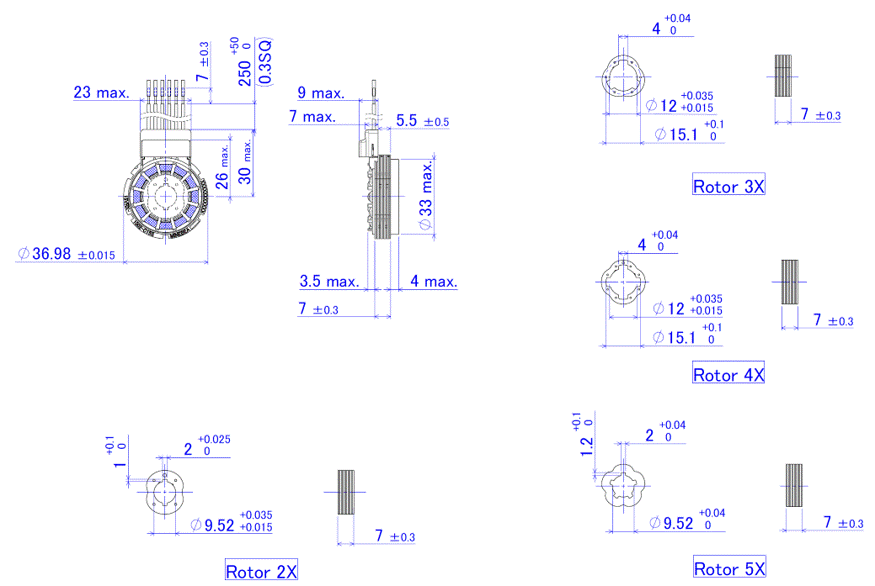

外観図
![](/product/category/rotary/resolver/parts/__icsFiles/afieldfile/2021/03/24/file_04_3.gif)
仕様
軸倍角 | 2X-5X |
---|---|
入力電圧 [AC Vrms] |
7 |
励磁周波数 [KHz] |
10 |
変圧比±10% | 0.286 |
最高回転速度 [r/min] |
30000 |
温度範囲 下限 [℃] |
-40 |
温度範囲 上限 [℃] |
125 |
ステータ外径 [mm] |
37 |
ロータ内径 [mm] |
12 |
スタック厚み [mm] |
7 |
ロータ内径にて寸法違いのものがあります。詳細は外形図をご確認ください。
