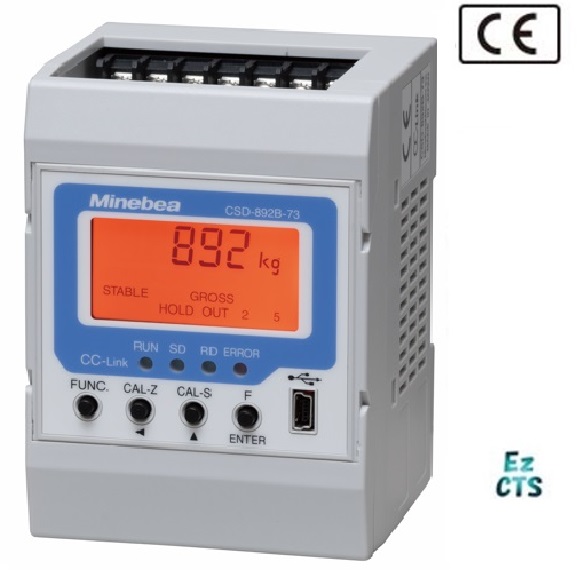

特長
高機能で手のひらサイズ!!
FAシステムに適したスマートモデル
■ 500回/秒の高速A/Dサンプリング及び外部出力制御で自動はかり、充填器などの高速計量システムに適しています。
■ DC24V電源仕様
■ 35mm幅DINレール取付
■ 軽量化、小型化を実現！
重量 約260g、サイズ 72mm×96mm×67.4mm(W×H×D)
■ 各種インターフェイスを標準搭載
CSD-892B-73 : CC-Linkインターフェイス標準搭載
CSD-892B-74 : RS-232Cインターフェイス標準搭載
CSD-892B-76 : RS-422/485インターフェイス標準搭載
CSD-892B-07-25：電流･電圧出力インターフェイス標準搭載
全型式 : USBインターフェイス標準搭載
■ デジタル通信での校正登録が可能
■ カンタン校正機能搭載（少ない操作手順で校正登録が可能）
■ PCアプリで設定データの書込、読込、保存、印刷が容易
メンテナンスツールとして非常に便利です。
■ CEマーク適合品（適合指令 EN61326-1：2013)
■ JIS B 7611-2：2015附属書C（環境試験レベルH/レベルL）に適合
仕様
| 仕様名 | 仕様内容 |
|---|---|
| ブリッジ電源 | DC5 V±0.25 V 60 mA以内 センシング付 |
| 適用変換器 | ひずみゲージ式変換器（350 Ω）4 台まで並列接続可能 |
| 入力感度 | 0.15 μV/d以上 (d＝最小目盛) ※CE適合時は0.2 μV/d以上 |
| 入力範囲 | －3.1 mV/V～3.1 mV/V |
| 零点調整範囲 | ±2.5 mV/V |
| 非直線性 | 0.01 %F.S. |
| 温度による影響 | 零点 ±0.2 μV/℃、感度 ±0.001 5 %F.S./℃ (入力感度0.15 μV/d以上にて校正時) |
| 入力ノイズ | ±0.2 μVp-p 以下 (アナログフィルター、デジタルフィルター、安定化フィルターデフォルト設定にて) |
| アナログフィルター | 約4.0 Hz（2.0 ～ 10.0Hz 0.1Hz 間隔で切換可） |
| A/Dサンプリング | 500 回/s（250 回/s、100 回/s、50 回/s切換可） |
| A/D内部分解能 | 24 ビット |
| メイン表示 | 表示範囲 ：－99 999 ～ 99 999 表示インクリメント ：1 (2、5、10、20、50 切換可) 表示器 ：FSTN 液晶（アンバー色LEDバックライト付き） オーバー表示 ：マイナスオーバー時「－OL」、プラスオーバー時「OL」 A/D 値オーバー表示 ：マイナスオーバー「－OVF」、プラスオーバー「OVF」 |
| 状態表示 | ZERO、SPAN、mV/V、STABLE、TARE、GROSS、NET、CZ、LOCK、HOLD、ERROR |
| 表示回数 | 4 回/s |
| 判定表示 | OUT 1、2、3、4、5 |
| 小数点表示 | 表示無し、10¹、10²、10³、10⁴切換可 |
| 単位表示 | 表示無し、g、kg、t、N、kN、lb、Pa、kPa、MPa 切換可 |
| 外部制御入力信号 | 以下の内3個を任意に選択可 OFF、ゼロセット、ゼロクリア、風袋引、風袋引クリア、ホールド、正味量/総量 ※以上パルス入力、パルス幅 50 ms以上にて1回有効 ホールド、正味量表示（総量表示時、ONで正味量表示） ※以上レベル入力、50 ms以上ショートにて入力中有効 |
| 外部制御出力信号 | 以下の内5個を任意に選択可 OFF、RUN、安定、風袋引中、総重量表示、正味量表示、センターゼロ、ホールド中、エラー、重量異常、ゼロ付近、正量（S0）、大投入（S1）、中投入（S2）、小投入（S3）、過量（S4）、不足、満量 |
| コンパレーター機能 | 設定値 ：－99 999 ～ 99 999 設定数 ：S0、S1、S2、S3、S4 5点 ヒステリシスデータ幅設定値 ：0 ～ 99 digits ヒステリシス方向： 「オンディレイ」、「オフディレイ」のいすれか選択可 コンパレーター変換回数 ：表示同期、又はA/Dサンプリング同期に切換可 |
| [CSD-892B-73] CC-Link インタフェース |
CC-Linkバージョン Ver.1.10 占有局数 ：1局、2局、4局から選択 ボーレート ：156k、625k、2.5M、5M、10 Mbpsから選択 通信方式 ：ポーリング方式、 同期方式 ：ビット同期方式 伝送路形式 ：RS-485バス、 伝送フォーマット ：HDLC準拠 リモート局番 ：1局占有のとき01～64番、2局占有のとき01～63番、 4局占有のとき01～61番 接続台数 ：1局占有のとき最大64台、2局占有のとき最大32台、4局占有のとき最大16台 接続ケーブル ：シールﾄﾞ付ツイストペア、CC-Link専用ケーブルを使用の事 ターミネーション ：抵抗外付 ステータスLED ：通信の状態を4つのLEDで表現 [RUN]、[ERR]、[SD]、[RD] |
| [CSD-892B-74] RS-232Cインターフェイス |
ボーレート：1 200、2 400、4 800、9 600、19 200、38 400 bpsから選択 データ･ビット長：7 bit、8 bitから選択 パリティ･ビット：無し、偶数、奇数から選択 ストップ･ビット：1 bit、2 bitから選択 ターミネーター：CR＋LF、CRから選択 伝達方法：半二重 同期方式：調歩同期式 ケーブル長：15 m以内 データ転送モード：コマンド、Modbus、ストリームから選択 |
| [CSD-892B-76] RS-422/485インターフェイス |
ボーレート：1 200、2 400、4 800、9 600、19 200、38 400 bpsから選択 データ･ビット長：7 bit、8 bitから選択 パリティ･ビット：無し、偶数、奇数から選択 ストップ･ビット：1 bit、2 bitから選択 ターミネーター：CR＋LF、CRから選択 伝達方法：半二重 同期方式：調歩同期式 ケーブル長：約1 km アドレス：0 ～ 31の中から1つを選択 接続台数：最大32 台(RS-422：10台) ターミネーション：内蔵(端子台接続により有無選択) データ転送モード：コマンド、Modbus、ストリームから選択 RS-422/485の切換：ファンクションにて設定 |
| [CSD-892B-07-25] 電流･電圧出力 インターフェイス |
出力：電流 DC4 mA ～ 20 mA、電圧：DC±10 V 負荷抵抗：電流 510Ω以下、電圧 5 kΩ以上 分解能：約1/12 000以上、非直線性：0.02 %F.S. オーバーレンジ：-OL表示時 電流 約DC2.4 mA、電圧 約DC-11 V OL表示時 電流 約DC21.6 mA、電圧 約DC11 V 出力回数：50 回/s、100 回/s、250 回/s、500 回/s (サンプリング回数に同期) 温度による影響：電流 零点 ±0.005 %F.S./℃、感度 ±0.01 %F.S./℃ 電圧 零点 ±0.015 %F.S./℃、感度 ±0.015 %F.S./℃ |
| USBインターフェイス | USB2.0に準拠（USB1.1規格の機器でも使用可） 出力コネクタ miniUSBコネクタBタイプ（メス） ※USBインターフェイスを使用するには、ホスト側に専用のドライバーをインストールする必要があります。 |
| ≪各種の機能≫ | ゼロトラッキング ：一定条件内でのゼロ点変動を安定化させる デジタルフィルター ：CPU 内での演算処理によりデータを安定化させる 安定化フィルター ：荷重の変化幅が一定以内の時のみデジタルフィルターを強化し安定させる デジタルリニアライズ ：最大3 点で非直線性を補正する |
| 使用温度湿度範囲 | 温度 －10 ℃～50 ℃、湿度 85 %RH以下(結露なきこと) |
| 電源電圧 | DC24 V (許容可変範囲 DC20.4 V ～ DC27.6 V) |
| 消費電力 | 約 2.4 W(DC24 Vにて、シリーズ代表値) |
| 外形寸法(W×H×D) | 72 mm×96 mm×67.4 mm(突起部含まず) |
| 質量 | 約 260 g |
