ひずみゲージ式センサ/トランスデューサ(ロードセル、圧力計、トルク変換器、変位計等)の信号を増幅し、電流、或いは電圧のアナログ出力をする増幅器(アンプ)です。
応答性に優れ、用途に応じて形状、機能が異なります。

特長

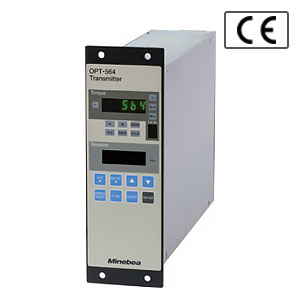

■光伝送方式トルク変換器専用のトランスミッターです。
■4台分の校正データを記録し、切り換える事ができます。
■非対称性、リニアライズ、ねじり方向反転などのデジタル補正が可能です。
■トルク用アナログ出力として電圧出力(標準装備)、電流出力、周波数出力の中から最大2点まで選択が可能です。
■回転数用アナログ出力は電圧出力、電流出力のどちらか1点又は無しと、周波数出力の有無が選択が可能です。
■デジタル出力はRS-232Cインターフェイス、RS-422/485インターフェイス、PROFIBUSインターフェイス、CANopenインターフェイスの中から1点選択が可能です。

  • スクロールできます

    仕様名

    仕様内容

    変換器用供給電圧 DC24 V±2 V、2 A
    適用変換器 光伝送方式トルク変換器
    入力信号/トルク 周波数入力 5 kHz ~ 15 kHz (F-54=0 の時)、
    周波数入力 120 kHz ~ 360 kHz (F-54=1 の時)
    入力信号/回転数 周波数入力 0 kHz ~ 50 kHz (120 歯の時)
    周波数入力 0 kHz ~ 100 kHz (240 歯の時)
    周波数入力 0 kHz ~ 150 kHz (360 歯の時)
    出力信号/アナログ(標準) DC ± 10 V (-定格トルク~+定格トルクにて)
    抵抗負荷 2 kΩ以上、出力容量負荷 0.1 μF 以下
    出力信号/アナログ(注文時選択) トルク用電流出力、トルク用周波数出力、回転数用電圧出力、回転数用電流出力、回転数用周波数出力
    A/Z 有効範囲 ±10 %R.O.
    デジタル補正 非対象性補正 ±10 %R.O.
    リニアライズ補正 最大10点 (0~+定格で5点、0~-定格で5点)
    ねじり方向反転補正 ねじり方向と出力信号を反転させる
    (標準は左ねじりで+出力)
    非直線性(電圧出力) 0.01 %F.S.
    非直線性(電流出力) 0.05 %F.S.
    CHECK 定格の約80 % (ファンクション設定デフォルトにて)
    周波数応答範囲 DC~1 kHz (F-54=0の時)
    (1 Hz、10 Hz、30 Hz、50 Hz、100 Hz、300 Hz、500 Hz、1 kHz変更可)
    DC~6 kHz (F-54=1の時)
    (1 Hz、10 Hz、30 Hz、50 Hz、100 Hz、300 Hz、500 Hz、1 kHz、6 kHz変更可)
    但し 10Hz~6kHz : -3dB±1dB、1Hz:-3dB±3dB)
    トルクアナログ出力遅延時間 270 μs (Typ), 但しローパスフィルタ設定6 kHz, 移動平均回数1 回の時
    回転数アナログ出力遅延時間 24 ms (Typ), 但しローパスフィルタ設定10 Hz, 移動平均回数1 回の時
    サンプリング回数 トルク:10000回/s (F-54=0の時)、 トルク:60000回/s (F-54=1の時)、回転数:10000回/s
    トルク表示 出力表示 0~± 99999デジタル表示(緑LED)
    表示形式 アナログ電圧、トルク
    小数点表示 表示なし、101、102、103、104
    状態表示 A/Z、LOCK、CHECK、H、M、ERROR
    単位表示 V、Nm、kNm、
    表示回数 約20 回/s (4 回/s 切換可)
    校正番号 1~4 (選択されている校正番号を表示)
    回転数表示 出力表示 0~±27 500 デジタル表示(緑LED)
    オーバー表示 マイナスオーバー時「-OS」 プラスオーバー時「OS」
    表示形式 回転数
    単位表示 r/min
    表示回数 約20 回/s(4 回/s 切替可)
    各種機能 デジタルフィルター、シートキーロック、校正データ切換、光量低下表示、エラーコード表示
    使用温度湿度範囲 -10 ℃~50 ℃、85 %RH以下(結露なきこと)
    電源電圧 AC100 V~AC240 V (許容可変範囲:AC85 V~AC264 V)、周波数 50/60 Hz、
    消費電力 約60 VA (AC100 V時)
    外形寸法 (W×H×D) 68 mm×209 mm×252 mm(突起部含まず)
    質量 約2 kg
    付属品 取扱説明書、タイムラグヒューズ(5 A)、外部制御入出力コネクタ(プラグ:MC1.5/9-ST-3.81)、トルク変換器・回転検出器コネクタ(プラグ:MC1.5/16-ST-3.81)、アナログ出力コネクタ (プラグ:MC1.5/8-ST-3.81)
