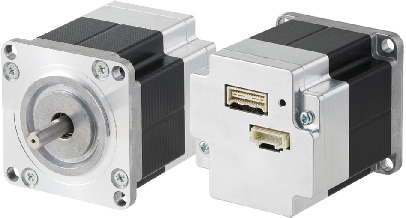

D23KMK343CSTDCNRS

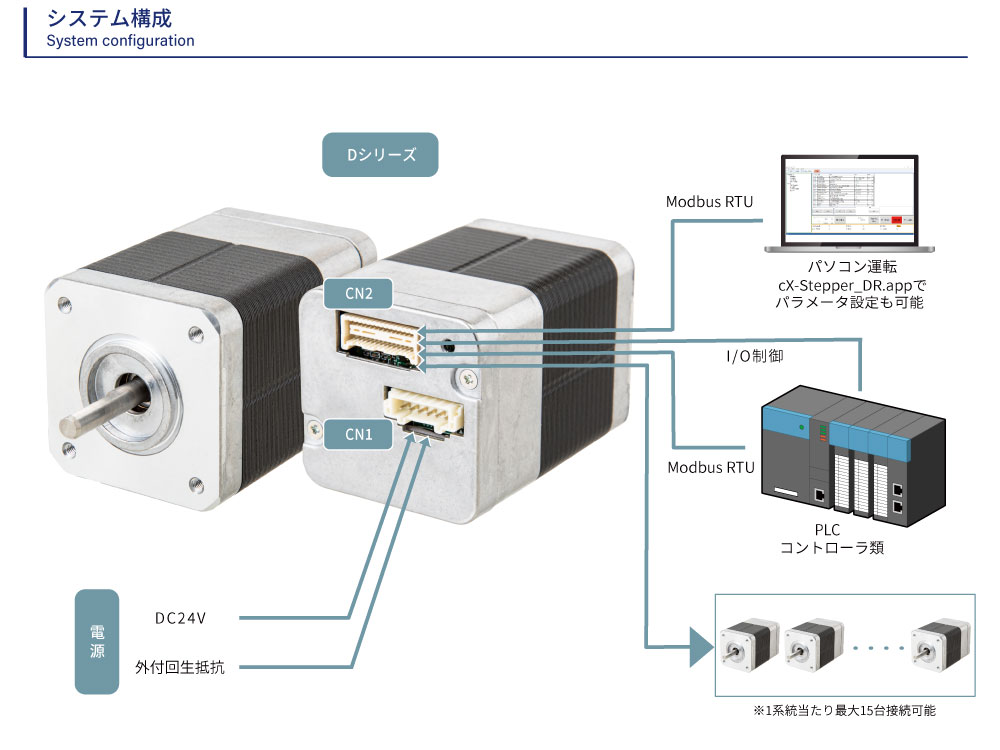

ドライバとエンコーダを内蔵したハイブリッドステッピングモーターです。これによりモーターとドライバ間の配線が不要となり、省スペース化が可能です。また、Modbus RTU*やCANopen通信によるデイジーチェーン接続に対応しており、最大15台までコントローラから一括して制御、配線の工数削減と簡素化に貢献します。

さらに「クローズドループ制御」により、脱調のリスクがある状況でも瞬時にトルクをブーストさせ脱調を回避します。特にドライバ基板の実装スペースが限られる、小型ポンプや眼底検査装置などに最適です。

CADデータ、取扱説明書に加え、設定用ソフトウェアのダウンロードも下記から可能です。

*Modbus RTUはSchneider Electric USA Inc.の商標です。

特長

通信がModbus RTU仕様のドライバとなります。
その他、I/O、パルス列運転にも対応しております。
詳細は使用をご確認ください

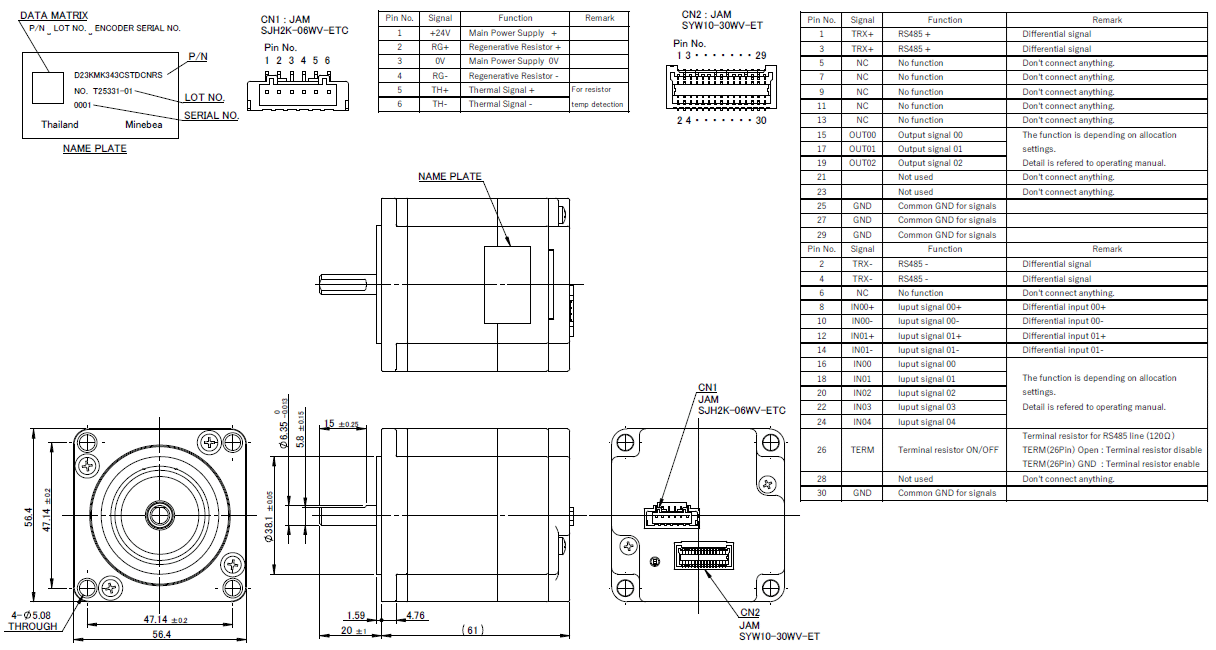

外径 [mm]	56.4
モーター長 [mm]	61
入力電圧	DC24V
定格電流 [A]	3Aアベレージ

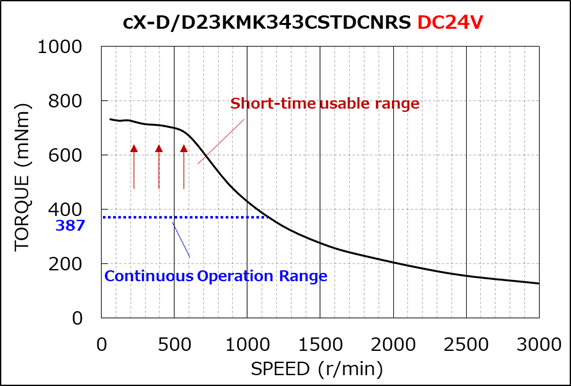

ホールディングトルク [mN・m]	387
ロータイナーシャ [g・cm2]	180
ディテントトルク [mN・m]	29.0
適応負荷イナーシャ	1700g㎠以内
分解能 [CPR]	16384
通信仕様	RS485
1系統当たり最大接続台数	15
パルス列運転	✔
I/O運転	✔
質量 [g]	660
