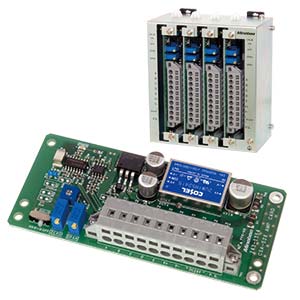

基板型トランスミッタ CSA-528

ひずみゲージ式センサ/トランスデューサ(ロードセル、圧力計、トルク変換器、変位計等)の信号を増幅し、電流、或いは電圧のアナログ出力をする増幅器(アンプ)です。
応答性に優れ、用途に応じて形状、機能が異なります。

特長

■ 多チャンネル使用時における省スペース化を実現
■ 別売ケース(80-2,80-4)はDINレールへの取付けが可能
■ 別売ケース使用時、基板交換等の保守作業が容易
■ DC24V電源駆動で、制御盤内への収納が容易

スクロールできます

仕様名	仕様内容
ブリッジ電源	DC10 V(＋0.9 V, －0.2 V)
入力範囲	0.5 mV/V ～ 1.5 mV/V
感度	0.5 mV/V 入力にて10 V 出力
感度調整範囲	2 000 倍 1/1 to 1/4 倍を調整
出力電圧	±10 V
出力負荷抵抗	2 kΩ以上
零点調整範囲	零点トリマにより±0.25 mV/V を調整＊風袋補正は抵抗を実装する事により調整
非直線性(電圧出力)	0.02 %F.S.
温度変化による影響	零点 ±1 μV/℃（入力換算）、感度 ±0.01 ％F.S./℃
CALIB	0.5 mV/V±0.001 mV/V
周波数応答範囲	1 kHz(－3 dB±1 dB)）
使用温度湿度範囲	温度－10 ℃～50 ℃、湿度 85 %RH以下(結露なきこと)
電源電圧	DC24 V 100 mA
外形寸法 (W×H×D)	110 mm x 50 mm x 20 mm (突起含まず) (CSA-528-80-2 収納ケース) 72 mm x 135 mm x ×70 mm (CSA-528-80-4 収納ケース） 112 mm x 135 mm x 70 mm
質量	約50 g (CSA-528-80-2 収納ケース) 約500 g (CSA-528-80-4 収納ケース）約800 g
