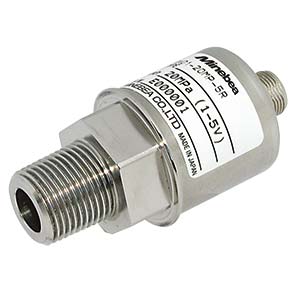

高耐久用圧力計 PRN01シリーズ

生産中止品

特長

・ASIC(Application Specific I.C.)アンプを搭載し、計測時の温度誤差を低減、耐ノイズ性能に優れる
・温度影響：±1.0 %F.S./-20℃~70 ℃
・長期安定型ひずみゲージ使用
・低消費電流型(20 mA以下)。定格 100 MPaまで対応

・高精度・高信頼性
ステンレス合金の圧力感度部に、低消費電流・自己温度補償型の新開発ひずみゲージを使用し、高精度・高信頼性を実現します。

・温度特性が大幅に向上
温度補償範囲内(-20℃～70℃)では±1.0 %F.S.以内の温度特性を有し、温度特性を含んだ精度は格段に向上しています。

・高安定性
圧力感度部(ダイヤフラム)は圧力導入口と削り出し一体構造であり、優れた耐疲労特性を維持します。
社内評価においては、150 %F.S.の圧力で100万回のサイクル試験を実施し、試験前後の変化量は±0.3 %F.S.以内です。

・電気特性
電気回路は外来ノイズ成分などに対し、極めて影響を受け難い特性を有します。

【用途】
射出成形機、プレス機械、各種ポンプシステム、油圧装置

スクロールできます

仕様名	仕様内容
定格容量	5 MPa～100MPa
許容過負荷	150 %R.C.
限界過負荷	200 %R.C.
精度	±1.0 %F.S. (直線性、ヒステリシス、繰り返し性含む)
定格出力	電流：4 mA～20 mA、電圧：0 V～5 V、1 V～5 V
応答周波数	1 kHz
センサー電源電圧	DC12 V～28 V
絶縁抵抗	1 000 MΩ以上(DC50 V)
温度補償範囲	－20 ℃～70 ℃
許容温度範囲	－30 ℃～80 ℃
零点の温度影響	±1.0 %F.S./-20 ℃～70 ℃
出力の温度影響	±1.0 %F.S./-20 ℃～70 ℃、
保護等級	IP65相当
起歪体の材質	ステンレス鋼
取付ネジ	G3/8{PF}、R3/8{PT} (PRN01-100MP：G1/2{PF}、R1/2{PT})

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

型式	定格容量 [Mpa]	質量(本体のみ)(約) [g]	CADデータ[DXF]	CADデータ2[DXF]	3D CADデータ[STEP]	3D CADデータ 2 [STEP]
PRN01-5MP*S	5	70	prn01_g38.dxf	prn01_r38.dxf	PRN01-5MP*S-G.STEP	PRN01-5MP*S-R.STEP
PRN01-10MP*S	10	70	prn01_g38.dxf	prn01_r38.dxf	PRN01-10MP*S-G.STEP	PRN01-10MP*S-R.STEP
PRN01-20MP*S	20	70	prn01_g38.dxf	prn01_r38.dxf	PRN01-20MP*S-G.STEP	PRN01-20MP*S-R.STEP
PRN01-35MP*S	35	70	prn01_g38.dxf	prn01_r38.dxf	PRN01-35MP*S-G.STEP	PRN01-35MP*S-R.STEP
PRN01-50MP*S	50	70	prn01_g38.dxf	prn01_r38.dxf	PRN01-50MP*S-G.STEP	PRN01-50MP*S-R.STEP
PRN01-100MP*S	100	70	prn01_g38.dxf	prn01_r38.dxf	PRN01-100MP*S-G.STEP	PRN01-100MP*S-R.STEP
