特長

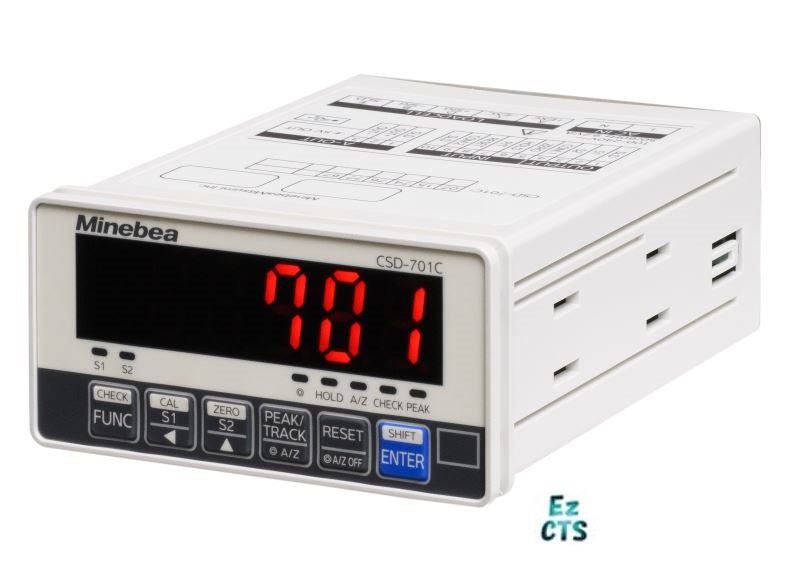

■ 48 mm×96 mmのコンパクトサイズ
■ ピークホールド機能付
■ 350 Ωひずみゲージ式変換器(ロードセル)を4台まで接続可能
■ 保護等級：IP65相当
■USBインターフェイスを追加、EzCTS(別売)対応可能
仕様
| 仕様名 | 仕様内容 |
|---|---|
| ブリッジ電源 | DC5 V±0.25 V 60 mA以内 (DC2.5 V、切換可） |
| 入力範囲 | －3.1 mV/V ~ 3.1mV/V入力にてF.S.設定可能 |
| 出力範囲 | DC±5 V 負荷抵抗5 kΩ以上 (ファンクションにてF.S.設定) |
| 出力回数 | 100 回/s(10 回/s、20 回/s、50 回/s 切換可) |
| 出力分解能 | 1/12 000以上 |
| 零点調整範囲 | －2.5 mV/V～2.5 mV/V |
| 非直線性 | 表示 0.02 %F.S.、出力 0.04%F.S. |
| 温度変化による影響 | 零点 ±0.2 μV/℃、感度 ±0.001 5 %F.S./℃ (入力感度0.2 μV/d 以上にて校正時) |
| 入力ノイズ | ±0.2 μVp‐p 以下 (各種フィルターデフォルト設定にて) |
| デジタルローパスフィルター | 0.1 Hz ~ 10 Hz（デジタル式、0.1 Hz刻みで調整可） |
| A/Dサンプリング | 100 回/s (10 回/s、20 回/s、50 回/s 切換可) |
| 表示範囲 | －99 999 ~ 99 999 |
| 表示回数 | 4回/s（20 回/s、50 回/s、100 回/s 切換可） |
| 小数点表示 | 表示無し、10¹、10²、10³、10⁴切換可 |
| 外部制御機能 | 4点 ZERO、PEAK/TRACK/A/Z、HOLD、RESET/A/Z OFF |
| コンパレーター機能 | 設定値 ：－99 999～99 999 設定数 ：S1、S2 2点 コンパレーター 変換回数 ：A/D サンプリングに同期 |
| 使用温度湿度範囲 | 温度 -10 ℃～50 ℃、湿度 85 %RH以下(結露なきこと) |
| 電源電圧 | AC100 V～AC240 V 50/60 Hz (許容可変範囲 AC85 V～AC264 V) |
| 消費電力 | 最大約9.2 VA（オプションあり、AC230 V にて）、最大約5.6 VA (オプションあり、AC100 V にて) |
| 外形寸法(W×H×D) | 96 mm×48 mm×138 mm |
| 質量 | 約0.35 kg(オプション、取付金具を含む) |
| 保護等級 | IP65相当 (付属のパネルマウントパッキンを装着して取付時のフロントパネルのみ) |
スタートガイド
ダウンロード
別売品
- 電流出力
- ＢＣＤ出力
- RS-232Cインターフェイス
- RS-422/485インターフェイス
- シリアルインターフェイス
- 電源電圧 DV24V
-
