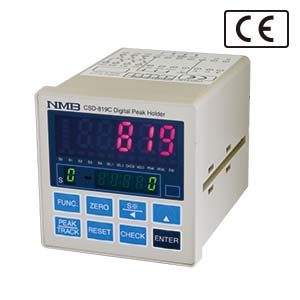

デジタルピークホルダー　CSD-819C

ミネベアの変換器/ロードセル用デジタルインジケータ(指示計)は視認性が良く、各種計測・計装用計重システムにおいてセンサーからのシグナルを増幅し、値の表示、アナログ/デジタルデータの出力及び、計重システムの制御(コントロール)、監視(モニタリング)等の機能を備えています。ミネベアインテックのインジケータは、ひょう量モジュールにおける精度10000e class Ⅲを実現しています。高速変換、10msからの応答時間が可能です。また、10/100 Mbits/sのLANアダプタを内蔵しています。

特長

■ 小型、軽量ながらも2 000回/sの高速サンプリング
■ 各種のピークモード設定
■ CE Mark 適合品
■ プレス圧入測定等に適しています。
■ 保護等級：IP65

スクロールできます

仕様名	仕様内容
ブリッジ電源	DC10 V±0.5V　60 mA以内 (DC5 V、DC2.5 V切換可）
入力範囲	±0.4 mV/V～±3.1mV/V入力にてF.S.設定可能（ブリッジ電源 DC10 V、DC5 Vの時） ±0.8 mV/V～±3.1 mV/V入力にてF.S.設定可能（ブリッジ電源 DC2.5 Vの時）
出力範囲	DC±10 V 負荷抵抗5 kΩ以上 (ファンクションにてF.S.設定)
出力回数	100 回/s、500 回/s、1000 回/s、2 000 回/s（A/Dサンプリングに同期）
出力分解能	表示分解能と同じ
零点調整範囲	±2.0 mV/V
非直線性	表示 0.025 %F.S.、出力 0.025 %F.S.
温度変化による影響	零点 ±0.5 μV/℃ (入力換算、±0.5mV/V～3.1 mV/V入力にてF.S.設定時) 感度 ±0.01 %F.S./℃ (入力換算、±0.5 mV/V～3.1 mV/V入力にてF.S.設定時)
入力フィルター	10 Hz、100 Hz、1 kHz
A/Dサンプリング	2 000 回/s (100 回/s、500 回/s、1 000 回/s 切換可)
荷重表示
表示範囲	－11 000～11 000
コンパレーター表示	'表示範囲　：－99 999～99 999 表示数　：1 点 (S0、S1、S2、S3、S4から選択) 表示回数　：20 回/s（4 回/s、50 回/s、100 回/s切換可）
外部制御機能	ZERO、PEAK/TRACK、HOLD、RESET、SEL.1、SEL.2
コンパレーター機能	表示範囲　：－99 999～99 999 表示数　：1 点 (S0、S1、S2、S3、S4から選択) 表示回数　：20 回/s（4 回/s、50 回/s、100 回/s切換可）オープンコレクター出力機能　：S1、S2、S3、S4 コンパレーター設定値以下の時、又は以上の時にON、S0 ファンクション設定の各条件の時にON
使用温度湿度範囲	温度－10 ℃～50 ℃、湿度 85 %RH以下(結露なきこと)
電源電圧	AC100 V～AC240 V　50/60Hz (許容可変範囲　AC85 V～AC264 V)
消費電力	約8 VA(別売品無し、AC100Vにて) 最大約18 VA(別売品装着、AC100 V～240 Vにて)
外形寸法(W×H×D)	96 mm×96 mm×129.5mm(突起部含まず)
質量	約500 g(別売品含まず)
保護等級	IP65相当 (付属のパネルマウントパッキンを装着して取付時のフロントパネルのみ)
