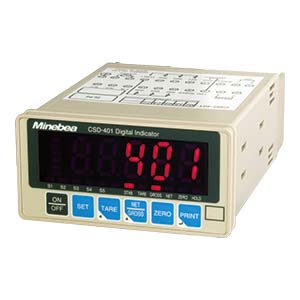

ミネベアの変換器/ロードセル用デジタルインジケータ(指示計)は視認性が良く、各種計測・計装用計重システムにおいてセンサーからのシグナルを増幅し、値の表示、アナログ/デジタルデータの出力及び、計重システムの制御(コントロール)、監視(モニタリング)等の機能を備えています。ミネベアインテックのインジケータは、ひょう量モジュールにおける精度10000e class Ⅲを実現しています。高速変換、10msからの応答時間が可能です。また、10/100 Mbits/sのLANアダプタを内蔵しています。

特長

■ 96×48mmのコンパクトサイズ
■ デジタルロードセルを最大8台まで接続可能
■ RS-232C標準装備
■ JIS B 7611-2:2009付属書D(環境試験レベルH)対応。
■ 保護等級:IP65

  • スクロールできます

    仕様名

    仕様内容

    センサー供給電源 DC12 V±0.3V 280 mA以内
    適用変換器 弊社デジタルロードセル 8台迄接続可能
    入力インターフェイス RS-485 (2線式)
    ボーレート 56 700 bps
    荷重表示 -99 999 ~ 99 999 (×2、 ×5、×10、×20、×50切換可)
    表示器 7セグメント赤色LED、文字高 14.2 mm
    オーバー表示 マイナスオーバー時 「-OL」、プラスオーバー時「OL」
    AD値オーバー表示 マイナスオーバー時 「-OVF」、プラスオーバー時「OVF」
    状態表示 STAB(安定)、TARE、GROSS、NET、ZERO、HOLD
    判定表示 S1、S2、S3、S4、S5
    表示回数 15 回/s (5 回/s切換可)
    小数点表示 表示無し、10¹、10²、10³切換可
    外部制御機能 ON/OFF、SET、TARE、NET/GROSS、ZERO、PRINT、NET表示、表示HOLD
    コンパレーター機能 設定値 :-99 999 ~ 99 999 (投入モード、排出モードは0 ~ 99 999)
    設定数 :S1、S2、S3、S4、S5の5点
    ヒステリシスデータ幅設定値 :0 ~ 99 digit
    ヒステリシス方向 :「オンディレイ」、「オフディレイ」のいずれかに切換可
    コンパレータ変換回数 :5 回/s、15 回/s切換可 (表示回数に同期)
    RS-232Cインターフェイス ボーレート:1 200 bps、2 400 bps、4 800 bps、9 600 bpsから選択
    データービット長:7ビット、8ビットから選択
    パリティービット:無し、偶数、奇数から選択
    ストップビット:1 bit、2 bitから選択
    ターミネーター:CR+LF、CRから選択
    伝達方式:半二重
    同期方式:調歩同期式
    送信データ:ASCIIコード
    ケーブル長:15 m以内
    信号名:TXD、RXD、COM1
    使用温度湿度範囲 温度 -10 ℃~50 ℃、湿度 85 %RH以下(結露なきこと)
    電源電圧 AC100 V ~ AC240 V (AC85 V~ AC264 V) 50/60 Hz
    消費電力 約13 VA(別売品無し、AC100Vにて)
    最大約15 VA(別売品実装時、AC100 Vにて)
    外形寸法(W×H×D) 96 mm ×48 mm ×120mm(突起部含まず)
    質量 約0.4 kg(別売品含まず)
    保護等級 IP65相当 (付属のパネルマウントパッキン装着時のフロントパネルのみ)
    適合規格 JIS B7611-2:2009 非自動はかり-性能要件及び試験方法-第2 部:取引又は証明用附属書D (環境試験レベルH)による。
