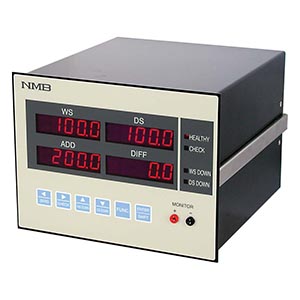

テンションメーター用デジタルインジケータ　TMD-100

ミネベアの変換器/ロードセル用デジタルインジケータ(指示計)は視認性が良く、各種計測・計装用計重システムにおいてセンサーからのシグナルを増幅し、値の表示、アナログ/デジタルデータの出力及び、計重システムの制御(コントロール)、監視(モニタリング)等の機能を備えています。ミネベアインテックのインジケータは、ひょう量モジュールにおける精度10000e class Ⅲを実現しています。高速変換、10msからの応答時間が可能です。また、10/100 Mbits/sのLANアダプタを内蔵しています。

特長

■ テンションメーター用のシステムを1台に集約
■ 制御盤内の省スペース化、省配線化、及び制御盤の小型化が可能
■ ロードセル2チャンネルの入力＋加減算機能が標準装備
■ ワークサイド、ドライブサイド、及びそれらの「和」と「差」の4系統の表示可能
■ 4チャンネルのアナログ出力標準装備(別途増設可能)
■ 鉄鋼ライン、紙、フィルム等のテンションメーターとしても使用可能

スクロールできます

仕様名	仕様内容
ブリッジ電源	DC10 V±0.3V　30 mA以内 (DC2.5 V切換可) 、リモートセンシング機能付
入力範囲	－0.2 mV/V～3.1 mV/V入力にてF.S.設定可能 (ブリッジ電源DC10 Vの時)
零点調整範囲	－1.9 mV/V～1.9 mV/V
非直線性	0.01 %F.S.
温度による影響	零点 ±0.2 μV/℃、感度 ±0.001 5 %F.S./℃ (入力換算、0.3 mV/V～3.1 mV/V入力にてF.S.設定時)
A/Dサンプリング	100 回/s (4 回/s、20 回/s切換可)
荷重表示	WS、DS、ADD、DIFFの4系統
表示範囲	－19 999～99 999
状態表示	HEALTHY、CHECK、DS DOWN、WSDOWN
小数点表示	表示無し、10¹、10²、10³、10⁴切換可
外部制御機能	ZERO、LOCK、DS DOWN、WSDOWN、DS & WS DOWN
アナログ出力(4ch)	DC0 V～10 V、DC0V～5 V、DC0 V～1 V、DC±10 V、DC±5 V、DC±1 V 負荷抵抗 5 kΩ以上、又はDC4 mA～20 mA 負荷抵抗510 Ω以下より選択(DIPスイッチにより切換可)
使用温度湿度範囲	温度－10 ℃～50 ℃、湿度 85 %RH以下(結露なきこと)
電源電圧	AC100 V～240 V (AC85V～AC264 V)　50/60 Hz
消費電力	約25 VA
外形寸法(W×H×D)	200 mm × 150 mm ×200 mm(突起部含まず)
質量	約4.4 kg(別売品含まず)
