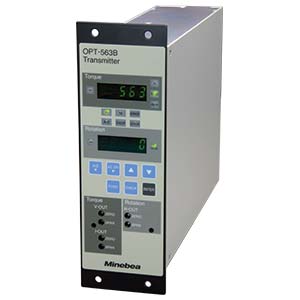

光伝送方式トルク変換器専用トランスミッター　OPT-563B

ひずみゲージ式センサ/トランスデューサ(ロードセル、圧力計、トルク変換器、変位計等)の信号を増幅し、電流、或いは電圧のアナログ出力をする増幅器(アンプ)です。
応答性に優れ、用途に応じて形状、機能が異なります。

特長

■ 光伝送方式トルク変換器専用のトランスミッターです。
■ 4台分の校正データを記録し、切り換える事ができます。
■ 非対称性、リニアライズ、ねじり方向反転などのデジタル補正が可能です。
■ トルク用アナログ出力として電圧出力（標準装備）、電流出力、周波数出力の中から最大2点まで選択が可能です。
■ 回転数用アナログ出力は電圧出力、電流出力のどちらか1点又は無しと、周波数出力の有無が選択が可能です。
■ デジタル出力はRS-232Cインターフェイス、RS-422/485インターフェイス、PROFIBUSインターフェイス、CANopenインターフェイスの中から1点選択が可能です。

スクロールできます

仕様名	仕様内容
変換器用供給電圧	DC24 V±2 V、2 A
適用変換器	光伝送方式トルク変換器
入力範囲	5 kHz～15 kHz (周波数入力)
出力電圧	アナログ信号 DC±10 V、負荷抵抗 2 kΩ以上、出力容量負荷 0.1 μF以下デジタル出力 (別売品) RS-232C、RS-422/485、PROFIBUS、CANopenより一つ選択
零点調整範囲	±2 %R.O.
デジタル補正	非対象性補正　±10 %R.O. リニアライズ補正　最大10点 (0～+定格で5点、0～-定格で5点) ねじり方向反転補正　ねじり方向と出力信号を反転させる (標準は左ねじりで＋出力) ※ソフトLOCK機能あり
非直線性(電圧出力)	0.01 %F.S. (電圧出力)
CHECK	定格の約80 % (ファンクション設定デフォルトにて)
温度変化による影響	零点　±0.025 %R.O./10℃、感度　±0.025 %R.O./10℃ (共に電圧出力)
周波数応答範囲	DC～1 kHz (フィルターW/B) (1Hz、10Hz、30Hz、50Hz、100Hz、300Hz、500Hz、1 kHz変更可) 但し、10 Hz～1 kHz：-3 dB±1 dB、1 Hz：-3 dB±3 dB
トルク表示	出力表示　0～±99 999 デジタル表示 (緑色LED) 表示形式　アナログ電圧、トルク状態表示　A/Z、LOCK、CHECK、H、M、ERROR 単位表示　V、Nm、kNm 表示回数　約20 回/s (4 回/s切換可能)
回転数表示	出力表示　0～±27 500 デジタル表示 (緑色LED）表示形式　回転数状態表示　LOCK 単位表示　r/min 表示回数　約20 回/s (4 回/s切換可能)
各種機能	デジタルフィルター、シートキーロック、校正データ切換、光量低下表示
使用温度湿度範囲	-10 ℃～50 ℃、85 %RH以下(結露なきこと)
電源電圧	AC100 V～AC240 V (許容可変範囲：AC85 V～AC264 V)、周波数 50/60 Hz、
消費電力	約60 VA (AC100 V時)
外形寸法 (W×H×D)	68 mm×209 mm×252 mm(突起部含まず)
質量	約2 kg

取扱説明書
仕様書
- opt563b(351563B).pdf
CADデータ
- opt563b.zip
ソフトウェア/ファームウェア
- OPT-563B-P70_GSD
- 電流出力
- 周波数出力
- RS-232Cインターフェイス
- RS-422/485インターフェイス
- PROFIBUSインターフェイス
- CANopenインターフェイス
- 回転検出器 MP-9820
