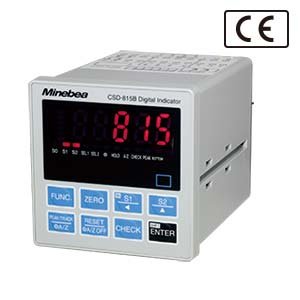

デジタルインジケータ　CSD-815B

ミネベアの変換器/ロードセル用デジタルインジケータ(指示計)は視認性が良く、各種計測・計装用計重システムにおいてセンサーからのシグナルを増幅し、値の表示、アナログ/デジタルデータの出力及び、計重システムの制御(コントロール)、監視(モニタリング)等の機能を備えています。ミネベアインテックのインジケータは、ひょう量モジュールにおける精度10000e class Ⅲを実現しています。高速変換、10msからの応答時間が可能です。また、10/100 Mbits/sのLANアダプタを内蔵しています。

特長

■ 96 mm×96 mmのひずみゲージ式変換器用のデジタルインジケータです。
■ ピークホールド機能付
■ CC-Linkインターフェイス対応可能
■ CE Mark 適合品
■ 保護等級：IP65

スクロールできます

仕様名	仕様内容
ブリッジ電源	DC5 V±0.25V　60 mA以内　(DC2.5 V 切換可）
入力範囲	±0.4 mV/V～±3.1mV/V入力にてF.S.設定可能（ブリッジ電源 DC5 Vの時）
出力範囲	DC±10 V 負荷抵抗5 kΩ以上 (ファンクションにてF.S.設定)
出力回数	4 回/s、20 回/s、50 回/s、100 回/s切換可（表示回数に同期）
出力分解能	約1/12 000
零点調整範囲	±2.4 mV/V
非直線性	表示 0.01 %F.S.、出力 0.05 %F.S.
入力ノイズ	±0.6 μVp-p以下（デジタルフィルター・安定化フィルターデフォルト設定にて）
入力フィルター	2 Hz、10 Hz、100 Hz、2kHz
A/Dサンプリング	100 回/s
CHECK	約0.3 mV/V
荷重表示	赤色７セグメントLED 文字高 17 mm
表示範囲	－99 999～99 999
表示回数	4 回/s（20 回/s、50 回/s、100 回/s切換可）
外部制御機能	ZERO、PEAK/TRACK/A/Z、HOLD、RESET/A/ZOFF、SEL.1、SEL.2
コンパレーター機能	設定値　：－99 999～99 999 設定数　：S0、S1、S2　3点　※「S0」はファンクション設定によるコンパレーター変換回数　："4 回/s、20 回/s、50 回/s、100 回/s切換可（表示回数に同期）※設定値表示中は、測定処理、コンパレーター処理は中断 "
各種機能	ゼロトラッキング、デジタルフィルター、安定化フィルター、HOLD 対象切換、シートキーロック、ピークモード選択、アナログ出力対象切換
使用温度湿度範囲	温度－10 ℃～50 ℃、湿度 85 %RH以下(結露なきこと)
電源電圧	AC100 V～AC240 V　50/60Hz　 (許容可変範囲　AC85 V～AC264 V)
消費電力	約9 VA(別売品無し、AC100Vにて) 最大約18 VA(別売品装着、AC100 V～240 Vにて)
外形寸法(W×H×D)	96 mm×96 mm×129.5mm(突起部含まず)
質量	約500 g(別売品含まず)
保護等級	IP65相当 (付属のパネルマウントパッキンを装着して取付時のフロントパネルのみ)

取扱説明書
- No.294-1434
- CC-Linkインターフェイス用取扱説明書 No.294-1135
仕様書
- No.382815B
CADデータ
- csd815b.dxf
ソフトウェア/ファームウェア
- CSP+(CC-Link Family System Profile Plus)ファイル 0x0210_CSD-815B_1.00_ja.zip
- 電流出力
- ＢＣＤ出力
- RS-232Cインターフェイス
- RS-422/485インターフェイス
- CC-Linkインターフェイス
