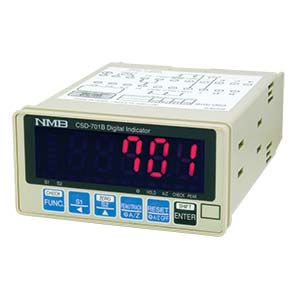

デジタルインジケータ　CSD-701B

ミネベアの変換器/ロードセル用デジタルインジケータ(指示計)は視認性が良く、各種計測・計装用計重システムにおいてセンサーからのシグナルを増幅し、値の表示、アナログ/デジタルデータの出力及び、計重システムの制御(コントロール)、監視(モニタリング)等の機能を備えています。ミネベアインテックのインジケータは、ひょう量モジュールにおける精度10000e class Ⅲを実現しています。高速変換、10msからの応答時間が可能です。また、10/100 Mbits/sのLANアダプタを内蔵しています。

特長

■ 48 mm×96 mmのコンパクトサイズ
■ ピークホールド機能付
■ 350 Ωひずみゲージ式変換器(ロードセル)を4台まで接続可能
■ 保護等級：IP65

スクロールできます

仕様名	仕様内容
ブリッジ電源	DC5 V±0.25V　60 mA以内　(DC2.5 V、切換可）
入力範囲	0.4 mV/V～3.1 mV/V入力にてF.S.設定可能（ブリッジ電源 DC5 Vの時）
出力範囲	DC5 V　負荷抵抗5 kΩ以上(ファンクションにてF.S.設定)
出力回数	4 回/s、20 回/s切換可（表示回数に同期）
出力分解能	約1/10 000
零点調整範囲	－0.3 mV/V～2.4 mV/V
非直線性	表示 0.05 %F.S.、出力 0.05%F.S.
温度変化による影響	零点 ±1 μV/℃、感度 ±0.02%F.S./℃ (入力換算、0.5 mV/V～3.1 mV/V入力にてF.S.設定時)
入力ノイズ	±1 μVp-p以下（デジタルフィルター、安定化フィルターデフォルト設定にて）
入力フィルター	1 Hz（デジタルフィルター、安定化フィルター設定「0」にて）
A/Dサンプリング	20 回/s
荷重表示
表示範囲	－9 999～99 999
表示回数	4 回/s（20 回/s切換可）
小数点表示	表示無し, 10¹,10², 10³, 10⁴ 切換可
外部制御機能	ZERO、HOLD、PEAK/TRACK/A/Z、RESET/A/ZOFF
コンパレーター機能	設定値　：－99 999～99 999 設定数　：S1、S2　2点コンパレーター変換回数　：4 回/s、20 回/s切換可（表示回数に同期）接点出力機能　：S1、S2　2点
使用温度湿度範囲	温度 0 ℃～50 ℃、湿度 85 %RH以下(結露なきこと)
電源電圧	AC100 V～AC240 V　50/60Hz (許容可変範囲　AC85 V～AC264 V)
消費電力	約11 VA(別売品無し、AC100Vにて) 最大約14 VA(別売品装着、AC100 V～240 Vにて)
外形寸法(W×H×D)	96 mm×48 mm×120 mm(突起部含まず)
質量	約0.3 kg(別売品含まず)
保護等級	IP65相当 (付属のパネルマウントパッキンを装着して取付時のフロントパネルのみ)
