SE15H

DCモーター[ブラシ付モーター] | 標準品 | SE15Hの製品画像

汎用的にお使いいただける標準的なブラシ付きDCモーターです。小型・薄型から高トルク用までサイズと出力を幅広く選択できるので、用途に応じて最適な特性の合わせこみが可能です。DCモーターはサイズ・使用用途・基準負荷・回転数から選定いただけます。これらに加え、選定の際に役立つ、性能曲線の見方や性能変化の要因、ブラシ付きDCモーターの構成図も掲載した「製品カタログ」もご用意しております。

【外径サイズ】
丸型 ：24mm～35.7mm
小判型：外径8mm～24.2mm
角型 (Sシリーズ)：8mm～30mm

概要

形状 : 角型
シャフト長 : a = 10.7mm, 14.8mm

  • 以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

    スクロールできます

    型式

    駆動電圧
    下限
    [V]

    駆動電圧
    上限
    [V]

    定格電圧
    [V]

    無負荷回転数
    [min-1]

    無負荷電流
    [mA]

    定格負荷
    [gf･cm]

    定格負荷
    [mN・m]

    定格負荷回転数
    [min-1]

    定格負荷電流
    [mA]

    起動トルク
    [gf･cm]

    起動トルク
    [mN・m]

    起動電流
    [mA]

    シャフト長
    [mm]

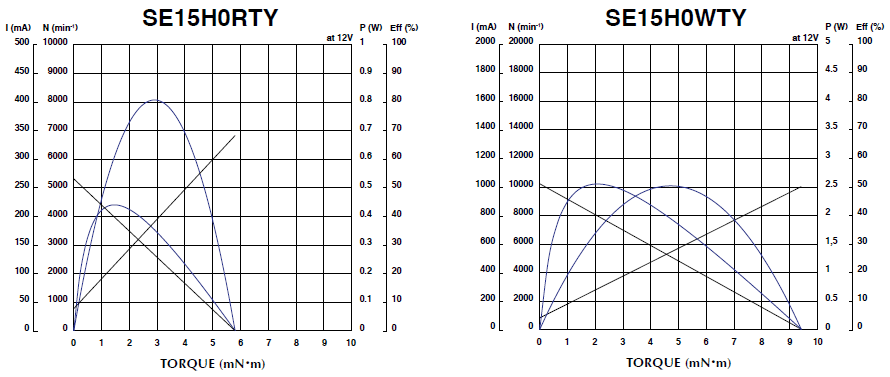

    SE15H0RTYP 8.0 13.0 12.0 5400 40.0 15.30 1.50 3950 120 57.10 5.60 342 10.7
    SE15H0VTYP 8.0 13.0 12.0 8750 65.0 20.40 2.00 6860 230 95.00 9.31 826 10.7
