SV24A

DCモーター[ブラシ付モーター] | 標準品 | SV24Aの製品画像

汎用的にお使いいただける標準的なブラシ付きDCモーターです。小型・薄型から高トルク用までサイズと出力を幅広く選択できるので、用途に応じて最適な特性の合わせこみが可能です。DCモーターはサイズ・使用用途・基準負荷・回転数から選定いただけます。これらに加え、選定の際に役立つ、性能曲線の見方や性能変化の要因、ブラシ付きDCモーターの構成図も掲載した「製品カタログ」もご用意しております。

【外径サイズ】
丸型 ：24mm～35.7mm
小判型：外径8mm～24.2mm
角型 (Sシリーズ)：8mm～30mm

概要

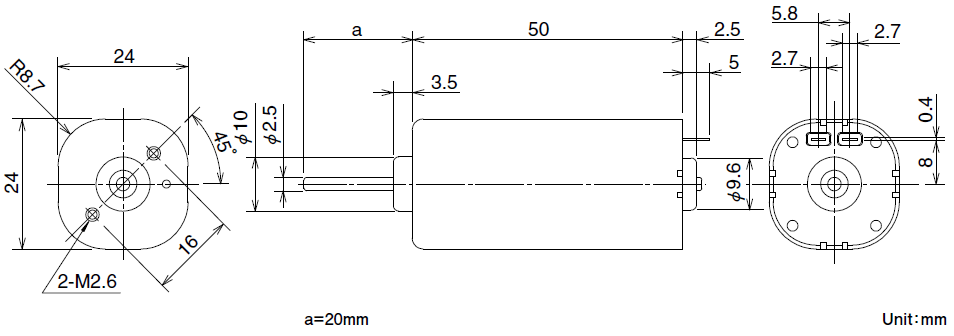

形状 : 角型
シャフト長 : a = 11.3mm, 19.3mm

  • 以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

    スクロールできます

    型式

    駆動電圧
    下限
    [V]

    駆動電圧
    上限
    [V]

    定格電圧
    [V]

    無負荷回転数
    [min-1]

    無負荷電流
    [mA]

    定格負荷
    [gf･cm]

    定格負荷
    [mN・m]

    定格負荷回転数
    [min-1]

    定格負荷電流
    [mA]

    起動トルク
    [gf･cm]

    起動トルク
    [mN・m]

    起動電流
    [mA]

    シャフト長
    [mm]

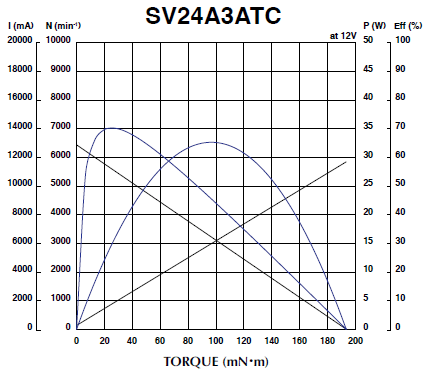

    SV24A3ATC 8.0 13.0 12.0 6440 270.0 306.10 30.00 5440 2040 1979.59 194.00 11690 20.0
    SV24A2CTC 8.0 13.0 12.0 2930 90.0 153.10 15.00 2440 500 918.37 90.00 2520 20.0

  • 関連データ
