ミニチュア・小径ボールベアリング ラジアル深溝玉軸受(フランジ無し)

6803

概要

NMB Parts No. 6803
単位系:メトリック/インチ メトリック
ISO/JIS 6803
材質 (リング) 軸受鋼
形状 [ラジアル]ストレート

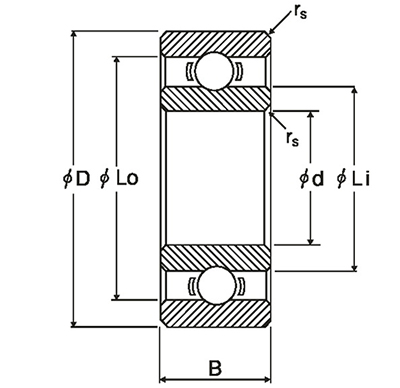

内径
(d)
[mm]
17.000
外径
(D)
[mm]
26.000

(B)
[mm]
5.000
面取り
(rs min)
[mm]
0.300
外輪肩径
(Lo)
[mm]
24.220
内輪肩径
(Li)
[mm]
19.700
ボール寸法
(Dw)
[mm]
2.3813
ボール個数
(Z)
15
基本動定格荷重
(Cr)
[N]
2137
基本静定格荷重
(Cor)
[N]
1368
内径
(d)
[in]
0.6693
外径
(D)
[in]
1.0236
