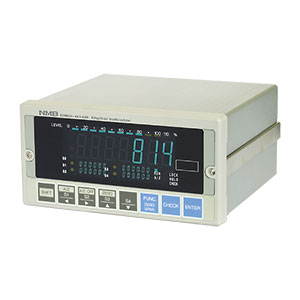

デジタルインジケータ　CSD-814B

ミネベアの変換器/ロードセル用デジタルインジケータ(指示計)は視認性が良く、各種計測・計装用計重システムにおいてセンサーからのシグナルを増幅し、値の表示、アナログ/デジタルデータの出力及び、計重システムの制御(コントロール)、監視(モニタリング)等の機能を備えています。ミネベアインテックのインジケータは、ひょう量モジュールにおける精度10000e class Ⅲを実現しています。高速変換、10msからの応答時間が可能です。また、10/100 Mbits/sのLANアダプタを内蔵しています。

特長

■ 文字高22 mmの大型蛍光表示管による明瞭な計測表示
■ 11ドットのバーメーターで定格に対する現在値の割合が一目瞭然
■ 内蔵4段コンパレーターに加え、別売品により8段まで増設可能
■ 比較設定値の変更中でも計測が中断されない設定値変更機能
■ 豊富な別売品群

スクロールできます

仕様名	仕様内容
ブリッジ電源	DC10 V±0.3V 120 mA以内 (DC2.5 V,5 V切換可)リモートセンシング付
入力範囲	0.3 mV/V～3 mV/V入力にてF.S.設定可能 (ブリッジ電源　DC10 Vの時) ±0.6 mV/V～±3 mV/V入力にて±F.S.設定可能 (ファンクション設定で＋/-表示モード選択時）、(ブリッジ電源　DC10 Vの時）
零点調整範囲	±2.4 mV/V
非直線性	0.01 %F.S.
温度変化による影響	零点 ±0.2 μV/℃(高精度型：±0.1 μV/℃) 感度 ±0.001 5 %F.S./℃
A/Dサンプリング	100 回/s
入力フィルター	4 Hz
表示範囲	－1 000～11 000 (×2、×5、×10可) －11 000～11 000 (×2、×5、×10可ファンクション設定で＋/－表示モード設定時)
状態表示	RUN、A/Z、LOCK、HOLD、CHECK
設定表示	7セグメント蛍光表示管 S1, S2, S3, S4　各7桁　文字高　4.5 mm
バーメーター表示	11dotバーメーターにより定格荷重(100%)に対する現在荷重の割合を表示
表示回数	4 回/s (設定により20 回/s可)
外部制御機能	ZERO、A/Z、A/Z OFF、HOLD、LOCK、A-SEL
コンパレーター機能	設定値　：－999 999～999 999 設定数　：S1、S2、S3、S4　4点コンパレーター変換回数　：30 回/s 接点出力機能　：4点
使用温度湿度範囲	温度－10 ℃～50 ℃、湿度 85 %RH以下(結露なきこと)
電源電圧	AC100 V (AC85 V～ AC132 V)　50/60 Hz
消費電力	約22 VA（別売品無し、AC100Vにて)、最大約30 VA(別売品実装時)
外形寸法(W×H×D)	192 mm ×96 mm ×175mm(突起部含まず)
質量	約1.9 kg(別売品含まず)
