M22E-13G

高トルク・低速回転を実現するギアボックス付きです。DCモーター単体でトルクが不足する場合、用途に合わせた最適な仕様でのご提案が可能です。DCモーター側にギアボックスを取り付けることにより、後付けする手間を省き省スペース化にも貢献します。起動性の良い「金属ブラシ」と、高電圧・高電流でも高寿命な「カーボンブラシ」タイプをラインアップしています。

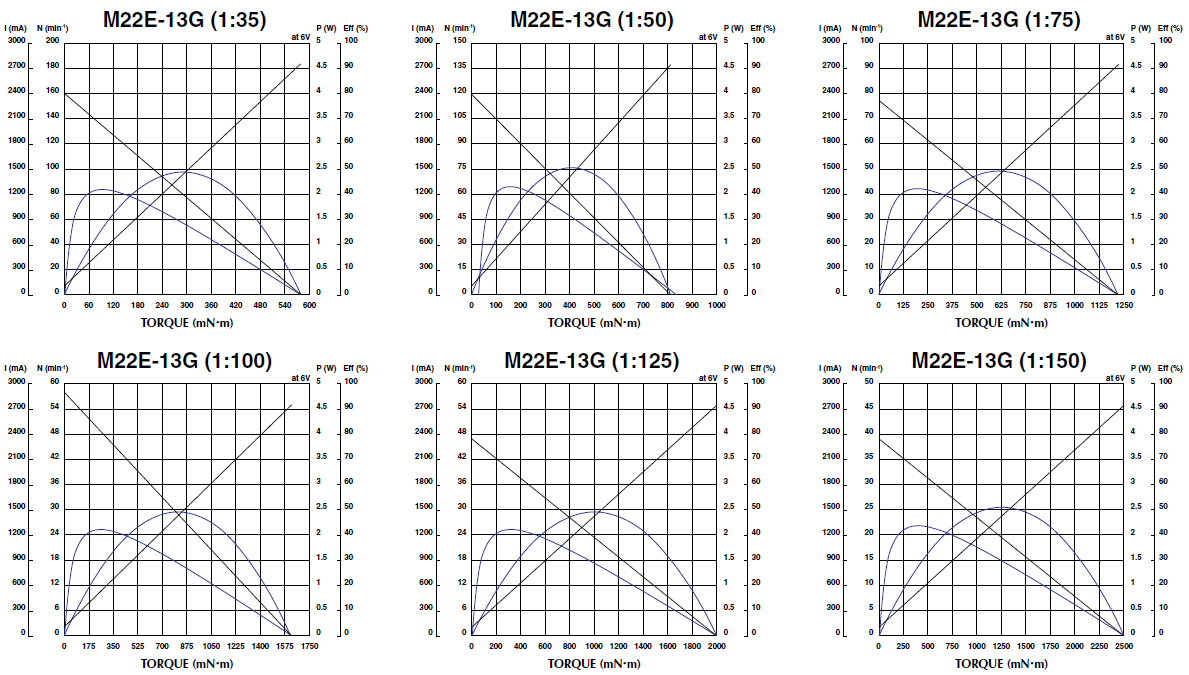

型式ごとの用途や外観、仕様、特性図は「製品カタログ」からご確認いただけます。

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

型式	定格電圧 [V]	無負荷回転数 [min-1]	無負荷電流 [mA]	定格負荷 [gf･cm]	定格負荷 [mN・m]	定格負荷回転数 [min-1]	定格負荷電流 [mA]	最大負荷 [gf･cm]	最大負荷 [mN・m]	起動トルク [gf･cm]	起動トルク [mN・m]	ギア比	ギア段数	ギアボックスL1 [mm]
M22E-13G(1:35)	6.0	160	100.0	1000.00	98.00	135	480	2550.000	250.0	5918.00	580.00	1:35	4	21.5
M22E-13G(1:50)	6.0	119	100.0	1000.00	98.00	104	370	2550.000	250.0	8265.00	810.00	1:50	4	21.5
M22E-13G(1:75)	6.0	77	100.0	1500.00	147.00	68	420	4080.000	400.0	12448.00	1220.00	1:75	5	21.5
M22E-13G(1:100)	6.0	58	100.0	2000.00	196.00	51	430	5100.000	500.0	16530.00	1620.00	1:100	5	21.5
M22E-13G(1:125)	6.0	47	100.0	2000.00	196.00	42	360	5100.000	500.0	20408.00	2000.00	1:125	5	21.5
M22E-13G(1:150)	6.0	39	100.0	2000.00	196.00	36	310	5100.000	500.0	25510.00	2500.00	1:150	5	21.5
