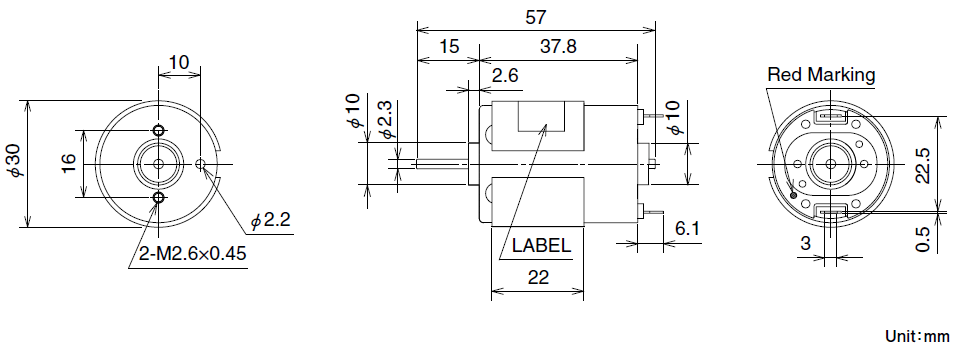

M28N-3

DCモーター[ブラシ付モーター] | 標準品 | M28N-3の製品画像

汎用的にお使いいただける標準的なブラシ付きDCモーターです。小型・薄型から高トルク用までサイズと出力を幅広く選択できるので、用途に応じて最適な特性の合わせこみが可能です。DCモーターはサイズ・使用用途・基準負荷・回転数から選定いただけます。これらに加え、選定の際に役立つ、性能曲線の見方や性能変化の要因、ブラシ付きDCモーターの構成図も掲載した「製品カタログ」もご用意しております。

【外径サイズ】
丸型 ：24mm～35.7mm
小判型：外径8mm～24.2mm
角型 (Sシリーズ)：8mm～30mm

  • 以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

    スクロールできます

    型式

    駆動電圧
    下限
    [V]

    駆動電圧
    上限
    [V]

    定格電圧
    [V]

    無負荷回転数
    [min-1]

    無負荷電流
    [mA]

    定格負荷
    [gf･cm]

    定格負荷
    [mN・m]

    定格負荷回転数
    [min-1]

    定格負荷電流
    [mA]

    起動トルク
    [gf･cm]

    起動トルク
    [mN・m]

    起動電流
    [mA]

    シャフト長
    [mm]
    M28N-3① 12.0 42.0 42.0 8400 70.0 270.40 26.50 5513 647 786.73 77.10 1750 9.6
    M28N-3② 21.6 26.4 24.0 5500 70.0 50.00 4.90 5000 200 561.22 55.00 1430 15.0

    ※特性、シャフト長等についてはカスタム可能です。

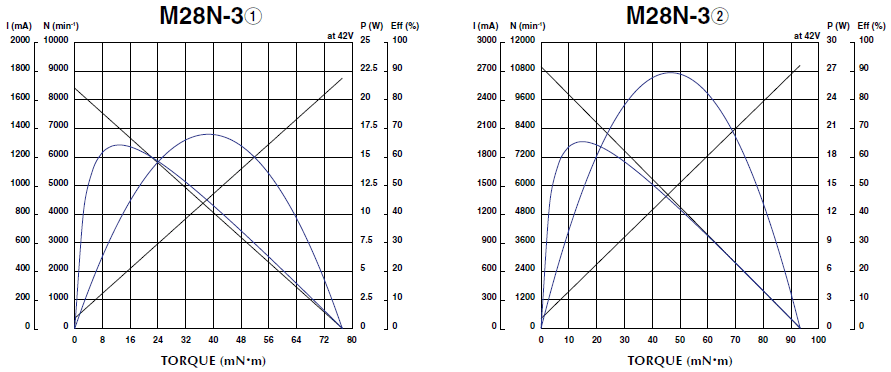

  • 関連データ
