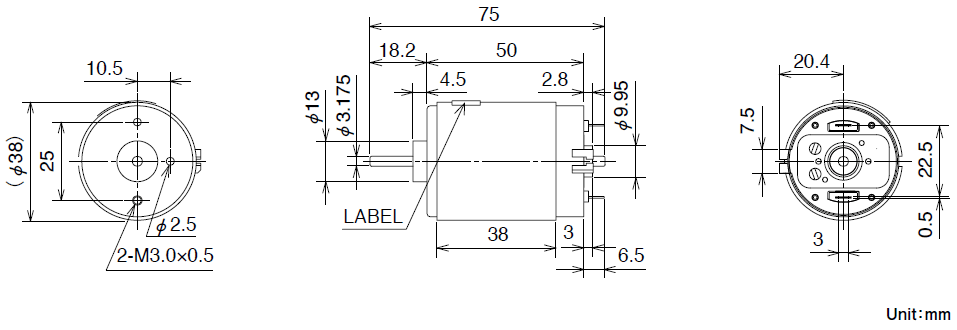

M36N-4E

DCモーター[ブラシ付モーター] | 標準品 | M36N-4Eの製品画像

汎用的にお使いいただける標準的なブラシ付きDCモーターです。小型・薄型から高トルク用までサイズと出力を幅広く選択できるので、用途に応じて最適な特性の合わせこみが可能です。DCモーターはサイズ・使用用途・基準負荷・回転数から選定いただけます。これらに加え、選定の際に役立つ、性能曲線の見方や性能変化の要因、ブラシ付きDCモーターの構成図も掲載した「製品カタログ」もご用意しております。

【外径サイズ】
丸型 ：24mm～35.7mm
小判型：外径8mm～24.2mm
角型 (Sシリーズ)：8mm～30mm

  • 以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

    スクロールできます

    型式

    駆動電圧
    下限
    [V]

    駆動電圧
    上限
    [V]

    定格電圧
    [V]

    無負荷回転数
    [min-1]

    無負荷電流
    [mA]

    定格負荷
    [gf･cm]

    定格負荷
    [mN・m]

    定格負荷回転数
    [min-1]

    定格負荷電流
    [mA]

    起動トルク
    [gf･cm]

    起動トルク
    [mN・m]

    起動電流
    [mA]

    シャフト長
    [mm]

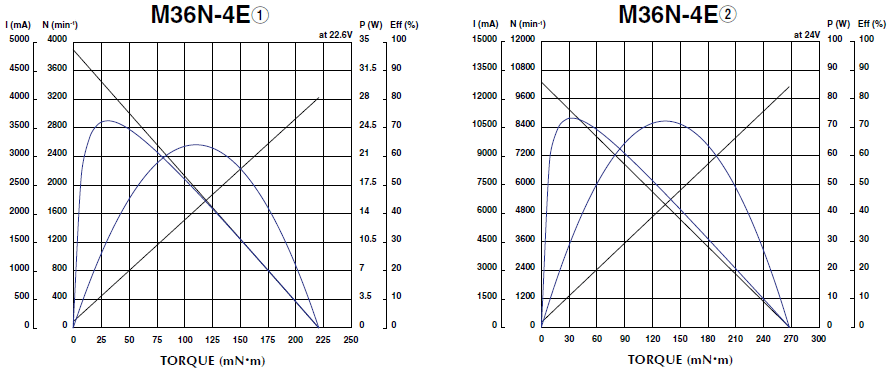

    M36N-4E① 21.6 26.4 24.0 3800 70.0 704.10 69.00 2419 1239 1936.70 189.80 3288 17.0
    M36N-4E② 24.0 28.0 24.0 10300 250.0 339.80 33.30 9100 1806 2724.50 267.00 12631 18.2

    ※特性、シャフト長等についてはカスタム可能です。
