PPN13

汎用的にお使いいただける標準的なブラシ付きDCモーターです。小型・薄型から高トルク用までサイズと出力を幅広く選択できるので、用途に応じて最適な特性の合わせこみが可能です。DCモーターはサイズ・使用用途・基準負荷・回転数から選定いただけます。これらに加え、選定の際に役立つ、性能曲線の見方や性能変化の要因、ブラシ付きDCモーターの構成図も掲載した「製品カタログ」もご用意しております。

【外径サイズ】
丸型：24mm～35.7mm
小判型：外径8mm～24.2mm
角型 (Sシリーズ)：8mm～30mm

概要

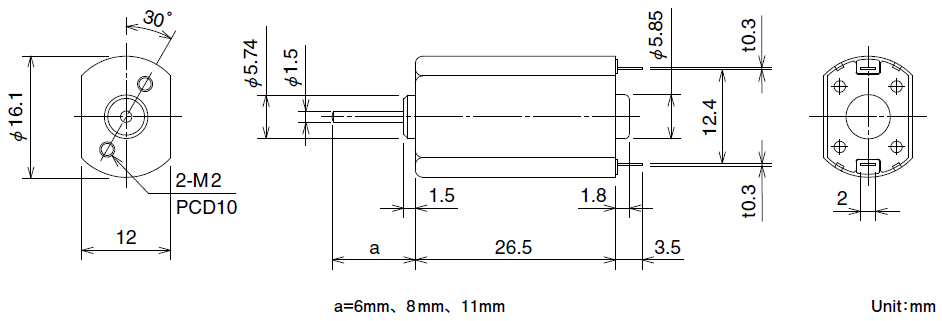

形状 : 小判型
シャフト長 : a = 11mm

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

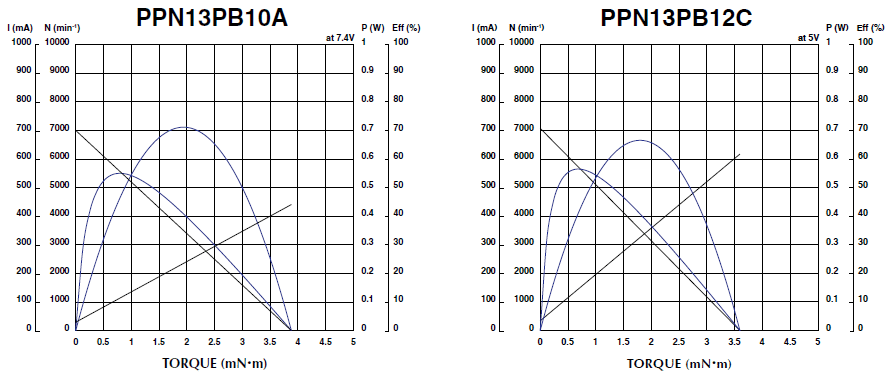

型式	駆動電圧下限 [V]	駆動電圧上限 [V]	定格電圧 [V]	無負荷回転数 [min-1]	無負荷電流 [mA]	定格負荷 [gf･cm]	定格負荷 [mN・m]	定格負荷回転数 [min-1]	定格負荷電流 [mA]	起動トルク [gf･cm]	起動トルク [mN・m]	起動電流 [mA]	シャフト長 [mm]
PPN13PB10A	2.0	9.0	7.4	7000	29.0	7.50	0.74	5650	108	39.60	3.88	442	6.0
PPN13PB11B	2.0	9.0	7.4	9100	34.0	7.50	0.74	7450	137	41.70	4.09	601	8.0
PPN13PB12C	2.0	9.0	5.0	7100	34.0	5.00	0.49	6100	114	36.60	3.59	618	11.0
