SG15H, K, M

DCモーター[ブラシ付モーター] | ギアボックス付 | SG15H, K, Mの製品画像

高トルク・低速回転を実現するギアボックス付きです。DCモーター単体でトルクが不足する場合、用途に合わせた最適な仕様でのご提案が可能です。DCモーター側にギアボックスを取り付けることにより、後付けする手間を省き省スペース化にも貢献します。起動性の良い「金属ブラシ」と、高電圧・高電流でも高寿命な「カーボンブラシ」タイプをラインアップしています。

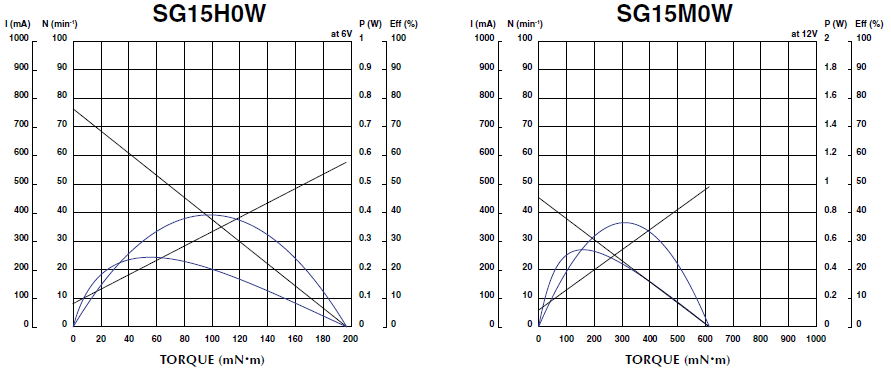

型式ごとの用途や外観、仕様、特性図は「製品カタログ」からご確認いただけます。

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

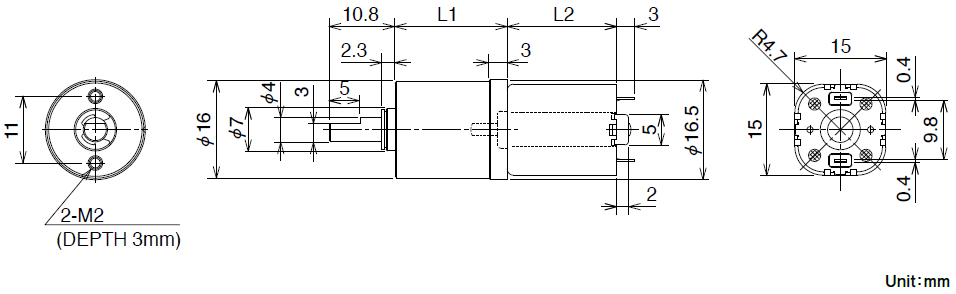

型式	定格電圧 [V]	無負荷回転数 [min-1]	無負荷電流 [mA]	定格負荷 [gf･cm]	定格負荷 [mN・m]	定格負荷回転数 [min-1]	定格負荷電流 [mA]	最大負荷 [gf･cm]	最大負荷 [mN・m]	起動トルク [gf･cm]	起動トルク [mN・m]	ギア比	ギア段数	ギアボックスL1 [mm]	モーターL2 [mm]
SG15H0R	12.0	222	45.0	306.00	30.00	160	130	1020.000	100.0	1092.00	107.00	1:24	2	18.5	18
SG15M0V	12.0	158	40.0	510.00	50.00	110	150	1020.000	100.0	1622.00	159.00	1:24	2	18.5	30

最終外観形状・特性は要相談となります。
