概要
| NMB Parts No. | 6803ZZ |
|---|---|
| 単位系：メトリック/インチ | メトリック |
| ISO/JIS | 6803ZZ |
| 材質 (リング) | 軸受鋼 |
| 形状 | [ラジアル]ストレート |

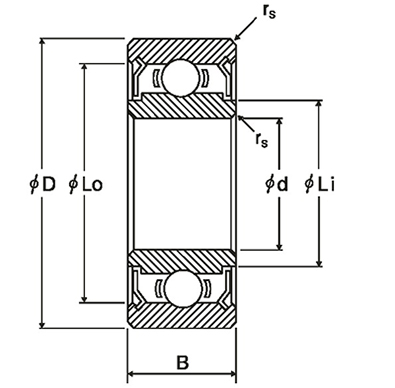

| 内径 (d) [mm] |
17.000 |
| 外径 (D) [mm] |
26.000 |
| 幅 (B) [mm] |
5.000 |
| 面取り (rs min) [mm] |
0.300 |
| 外輪肩径 (Lo) [mm] |
24.220 |
| 内輪肩径 (Li) [mm] |
19.700 |
| ボール寸法 (Dw) [mm] |
2.3813 |
| ボール個数 (Z) |
15 |
| 基本動定格荷重 (Cr) [N] |
2137 |
| 基本静定格荷重 (Cor) [N] |
1368 |
| 内径 (d) [in] |
0.6693 |
| 外径 (D) [in] |
1.0236 |
