ラジアル玉軸受の中で最も代表的な形式で、ラジアル荷重の他、両方向のアキシアル荷重を受けることが可能です。
型式にはRｰ、Lｰ、A-、RIｰが付きます。
-
-

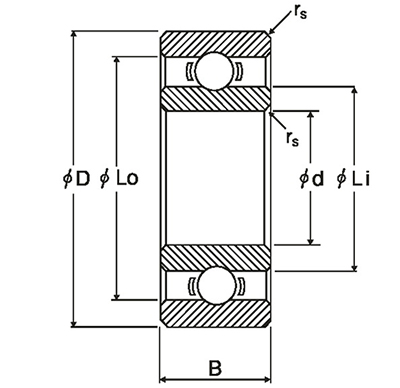

NMB Parts No. 6903 単位系：メトリック/インチ メトリック ISO/JIS 6903 材質 (リング) 軸受鋼 形状 [ラジアル]基本形 内径(d)
[mm]17.000 内径(d)公差
[mm]JIS規格に準ずる 外径(D)
[mm]30.000 外径(D)公差
[mm]JIS規格に準ずる 幅(B)
[mm]7.000 幅(B)公差
[mm]JIS規格に準ずる 面取り(rs min)
[mm]0.300 外輪肩径(Lo)
[mm]27.850 内輪肩径(Li)
[mm]20.050 ボール寸法(Dw)
[mm]3.9688 ボール個数(Z) 11 基本動定格荷重(Cr)
[N]4593 基本静定格荷重(Cor)
[N]2558 内径(d)
[in]0.6693 外径(D)
[in]1.1811
