玉軸受の中でアキシアル荷重のみを受ける形式です。軌道盤に転走溝があるものと無いものがあります。
-
-

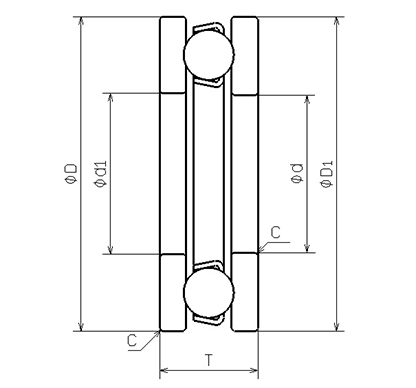

NMB Parts No. DDT-1040DSG 単位系：メトリック/インチ メトリック ISO/JIS - 材質 (リング) ステンレス鋼 形状 [スラスト]溝付き 内径(d)
[mm]4.000 内径(d)公差
[mm]0/-0.008 内径(d1)
[mm]4.100 内径(d1)公差
[mm]0.050/-0.050 外径(D)
[mm]10.000 外径(D)公差
[mm]0/-0.011 外径(D1)
[mm]10.000 外径(D1)公差
[mm]0/-0.050 高さ(T)
[mm]4.500 高さ(T)公差
[mm]0/-0.075 面取り(C)
[mm]0.2 ボール寸法(Dw)
[mm]2.0000 ボール個数(Z) 9 基本動定格荷重(Ca)
[N]1926 基本静定格荷重(Coa)
[N]2218 内径(d)
[in]0.1575 外径(D)
[in]0.3937
-
CAD データ
当社製品のCADデータは、 キャデナス・ウェブ・ツー・キャド株式会社 が運営する「PARTcommunity」CADデータダウンロードサービスにて提供しています。
2次元/3次元のCADデータを無料でダウンロード出来ますので、どうぞご活用ください。
なお、当該サービスのご利用には「PARTcommunity」でのユーザー登録が必要となります
