ミニチュア・小径ボールベアリング スラスト玉軸受(溝付き)

DDT-1050DSG

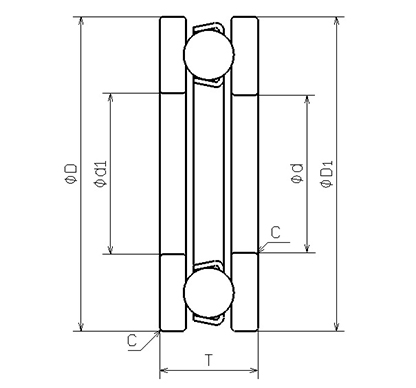

概要

NMB Parts No. DDT-1050DSG
単位系:メトリック/インチ メトリック
ISO/JIS -
材質 (リング) ステンレス鋼
形状 [スラスト]溝付き
内径
(d)
+0
-0.008
[mm]
5.000
内径
(d1)
±0.050
[mm]
5.100
外径
(D)
+0
-0.011
[mm]
10.000
外径
(D1)
+0
-0.050
[mm]
10.000
高さ
(T)
+0
-0.075
[mm]
4.000
面取り
(C)
[mm]
0.2
ボール寸法
(Dw)
[mm]
2.0000
ボール個数
(Z)
9
基本動定格荷重
(Ca)
[N]
1926
基本静定格荷重
(Coa)
[N]
2218
内径
(d)
[in]
0.1969
外径
(D)
[in]
0.3937

ダウンロード

CAD データ

当社製品のCADデータは、 キャデナス・ウェブ・ツー・キャド株式会社 が運営する「PARTcommunity」CADデータダウンロードサービスにて提供しています。2次元/3次元のCADデータを無料でダウンロード出来ますので、どうぞご活用ください。 なお、当該サービスのご利用には「PARTcommunity」でのユーザー登録が必要となります
