軌道盤に溝が無いアキシアル荷重を受ける形式のベアリングです。
型式にはTｰが付きます。
-
-

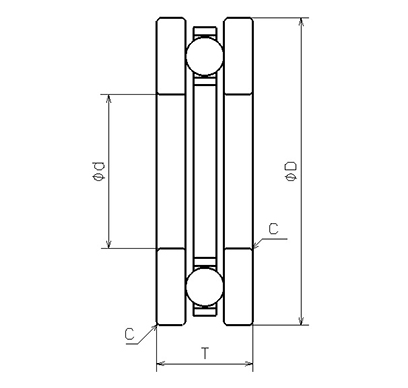

NMB Parts No. DDT-1260 単位系：メトリック/インチ メトリック ISO/JIS - 材質 (リング) ステンレス鋼 形状 [スラスト]溝無し 内径(d)
+0.040
+0.020
[mm]6.000 外径(D)
+0
-0.011
[mm]12.000 高さ(T)
+0
-0.075
[mm]4.500 面取り(C)
[mm]0.2 ボール寸法(Dw)
[mm]1.5875 ボール個数(Z) 9 内径(d)
[in]0.2362 外径(D)
[in]0.4724 -
CAD データ
当社製品のCADデータは、 キャデナス・ウェブ・ツー・キャド株式会社 が運営する「PARTcommunity」CADデータダウンロードサービスにて提供しています。
2次元/3次元のCADデータを無料でダウンロード出来ますので、どうぞご活用ください。
なお、当該サービスのご利用には「PARTcommunity」でのユーザー登録が必要となります
