概要
| NMB Parts No. | DDT-1810 |
|---|---|
| 単位系：メトリック/インチ | メトリック |
| ISO/JIS | - |
| 材質 (リング) | ステンレス鋼 |
| 形状 | [スラスト]溝無し |

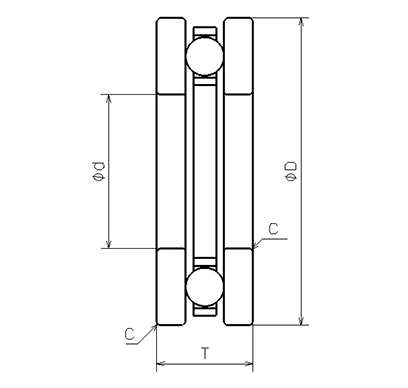

| 内径 (d) +0.040 +0.020 [mm] |
10.000 |
| 外径 (D) +0 -0.011 [mm] |
18.000 |
| 高さ (T) +0 -0.075 [mm] |
5.500 |
| 面取り (C) [mm] |
0.3 |
| ボール寸法 (Dw) [mm] |
2.3813 |
| ボール個数 (Z) |
9 |
| 内径 (d) [in] |
0.3937 |
| 外径 (D) [in] |
0.7087 |
ダウンロード
CAD データ
当社製品のCADデータは、 キャデナス・ウェブ・ツー・キャド株式会社 が運営する「PARTcommunity」CADデータダウンロードサービスにて提供しています。2次元/3次元のCADデータを無料でダウンロード出来ますので、どうぞご活用ください。 なお、当該サービスのご利用には「PARTcommunity」でのユーザー登録が必要となります
-
