ミニチュア・小径ボールベアリング スラスト玉軸受(溝無し)

DDT-830

概要

NMB Parts No. DDT-830
単位系:メトリック/インチ メトリック
ISO/JIS -
材質 (リング) ステンレス鋼
形状 [スラスト]溝無し

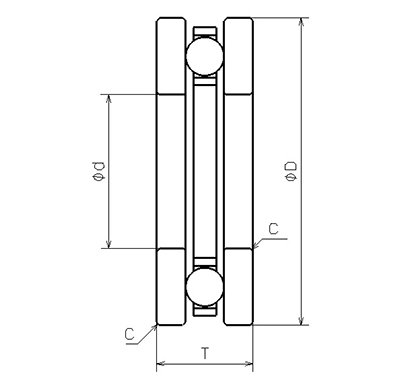

内径
(d)
+0.040
+0.020
[mm]
3.000
外径
(D)
+0
-0.011
[mm]
8.000
高さ
(T)
+0
-0.075
[mm]
3.500
面取り
(C)
[mm]
0.2
ボール寸法
(Dw)
[mm]
1.1906
ボール個数
(Z)
7
内径
(d)
[in]
0.1181
外径
(D)
[in]
0.3150

ダウンロード

CAD データ

当社製品のCADデータは、 キャデナス・ウェブ・ツー・キャド株式会社 が運営する「PARTcommunity」CADデータダウンロードサービスにて提供しています。2次元/3次元のCADデータを無料でダウンロード出来ますので、どうぞご活用ください。 なお、当該サービスのご利用には「PARTcommunity」でのユーザー登録が必要となります
