軌道盤に溝が付いたアキシアル荷重を受ける形式のベアリングです。
型式にはTｰが付きます。
-
-

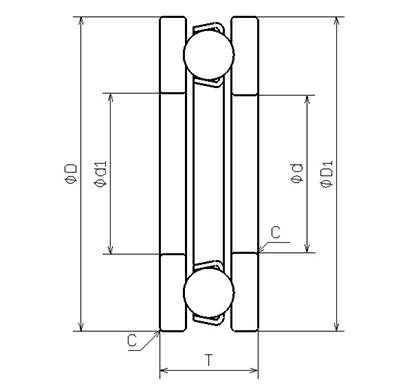

NMB Parts No. DDT-1570DSG 単位系：メトリック/インチ メトリック ISO/JIS - 材質 (リング) ステンレス鋼 形状 [スラスト]溝付き 内径(d)
+0
-0.008
[mm]7.000 内径(d1)
±0.050
[mm]7.200 外径(D)
+0
-0.011
[mm]15.000 外径(D1)
+0
-0.050
[mm]15.000 高さ(T)
+0
-0.075
[mm]5.500 面取り(C)
[mm]0.3 ボール寸法(Dw)
[mm]2.3813 ボール個数(Z) 9 基本動定格荷重(Ca)
[N]2476 基本静定格荷重(Coa)
[N]3144 内径(d)
[in]0.2756 外径(D)
[in]0.5906 -
CAD データ
当社製品のCADデータは、 キャデナス・ウェブ・ツー・キャド株式会社 が運営する「PARTcommunity」CADデータダウンロードサービスにて提供しています。
2次元/3次元のCADデータを無料でダウンロード出来ますので、どうぞご活用ください。
なお、当該サービスのご利用には「PARTcommunity」でのユーザー登録が必要となります
